同一配电系统允许同时接地与接零保护?


在同一配电系统中,允许同时采了接地与接零两种保护方式吗,保护接地与保护接零在配电系统中的应用规范与要求是什么,一起来了解下。

同一配电系统同时接地与接零保护的问题

注意:在同一低压供电系统中,两种保护不能同时使用。要么全部采用接地保护,要么全部采用接零保护方式。究竟用哪种保护方式,应根据系统的供电方式来确定。

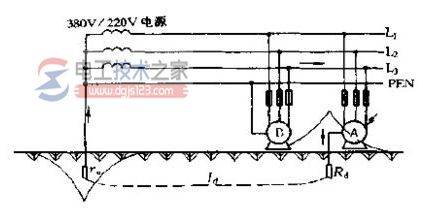

如果在同一低压供电系统中,有的电气设备采用接地保护,而有的电气设备采用了接零保护,如图1—52所示。那么,当采用保护接地的某一电气设备发生漏电,保护装置又未及时动作时,接地电流将通过大地流回变压器中性点,从而使零线电位升高,导致所有采用保护接零设备的外壳都带有危险电压,严重威胁人身安全。

同一配电系统允许同时接地与接零保护?

因此,在同一低压供电系统中,应采用一种保护方式。不允许一部分电气设备采用接地保护,而另一部分电气设备采用接零保护。

老标准规范下的分析情况,现在来讲对于配电系统的接地可以混合使用,但必须满足特定的条件才可以。

方法有几个,其中之一就是降低系统接地的电阻值,由原来的4欧姆降低到2欧姆。

参照上图分析:当保护接地的设备出现漏电故障并保护装置未动作时,漏电电流为漏电电压除以保护接地电阻和系统接地电阻的和 220/(10+4)=15.7A 漏电电流乘以系统接地电阻即为中性线PEN上的电压(15.7×4=62V),该电压通过PE线传导至保护接零设备的外壳上,足以危及人身安全。

降低到2欧姆以下会如何?

通过计算:220/(10+2)=18.3A 18.3×2=36.6V 得知:通过PE线传导至保护接零设备的外壳上的电压为36.6V,该电压属于安全电压,不会危及人身安全。

因此,当希望采用混合接地系统时,至少应做到系统接地电阻值为2欧姆,否则不得将保护接地和保护接零使用在同一系统中。
