接地体的安装方法详解


接地体的安装方法

1、人工接地体的布置方式
人工接地体宜采用垂直接地体。多岩地区和土壤电阻率较高的地区,可采用水平接地体。
(1)垂直接地体的布置
在普通沙土壤地区 (土壤电阻率 ρ≤3 ×10Ω·m),因地电位分布衰减较快,可采用以管形接地体为主的棒带式接地装置。采用管形接地体的优点是:机械强度高,可以用机械方法打入土壤中,施工较简单;达到同样电阻值,较其他接地体经济;容易埋入地下较深处,土壤电阻率变化较小;与接地线易于连接,便于检查;用人工方法处理土壤时,易于加入盐类溶液。
在一般情况下,镀锌钢管管径为 48 ~ 60mm,常用 50mm;长度为 2 ~ 3m,常用 2.5m。因为直径太小,机械强度小、容易弯曲、不易打入地下;但直径太大,流散电阻降低不多,例如 ?125mm 钢管比 ?50mm 钢管流散电阻只小约 15% 。长度与流散电阻也有关系,管长小于 2.5m 时,流散电阻增加很多;但管长大于 2.5m 时,流散电阻减小值很小。为了减少外界温度、湿度变化对流散电阻的影响,管的顶部距地面应不小于0.6m,通常取 0.6 ~ 0.8m。
接地体的布置应根据安全、技术要求因地制宜安排,可以组成环形、放射形或单排布置。环形布置时,环上不能有开口端;为了减小接地体相互间的流散屏蔽作用,相邻垂直接地体之间的距离可取其长度的 2倍左右。
垂直接地体上端采用扁钢或圆钢连接。成排布置的接地装置,在单一小容量电气设备接地中应用较多,例如小容量配电变压器接地。【接地体的安装方法】
(2)水平接地体的布置
在多岩地区和土壤电阻率较高(3 ×10≤ ρ≤5 × 10 Ω·m) 的地区,因地电位分布衰减较慢,宜采用水平接地体为主的棒带接地装置。水平接地体通常、采用40mm ×4mm 镀锌扁钢,或直径为 12 ~ 16mm 的镀锌圆钢组成,可呈放射形、环形或成排布置。水平接地体应埋设于冻土层以下,一般深度为0.6 ~ 1m,扁钢水平接地体应立面竖放,这样有利于减少流散电阻。变配电所的接地装置,应敷设以水平接地体为主的人工接地网。
2、接地装置的导体截面要求
应符合热稳定和场压的要求,钢质接地体和接地线的最小尺寸见表1;铜、铝接地线只能用于地面以上,其最小尺寸见表 2。

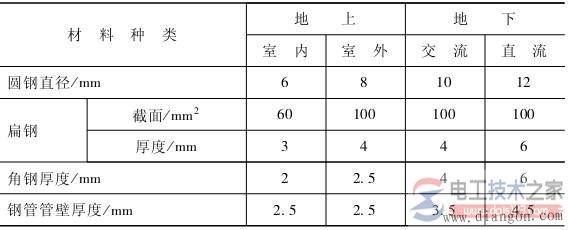

表 1 钢质接地体和接地线的最小尺寸
接地体的安装方法详解

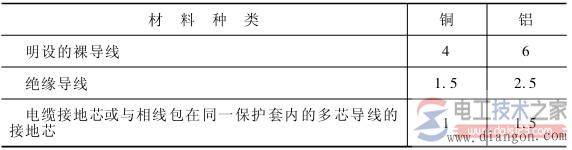

表 2 铜、铝接地线的最小尺寸 单位:mm2
接地体的安装方法详解
3、接地体安装的其他要求
除前面讲述的一些要求外,还应注意以下问题。
① 交流电力电路同时采用自然、人工两种接地体时,应设置分开测量接地电阻的断开点。自然接地体应不少于两根导体在不同部位与人工接地体相连接。
② 接地体埋设位置离独立避雷针接地体之间的地下距离不得小于 3m;离建筑物墙基之间的地下距离不得小于 1.5m;经过建筑物人行通道的接地体应采用帽檐式均压带做法。
③ 车间接地干线与自然接地体或人工接地体相连时,应不少于两根导体在不同地点连接。【接地体的安装方法
④ 接地体所有连接处均应采用搭接焊,搭接部分的长度扁钢应不小于宽度的 2倍,应有三个邻边施焊;圆钢应不小于直径的 6倍,应在两侧面施焊,凡焊接处均应刷沥青油防腐。
4、接地线安装的其他要求
除前面讲述的一些要求外,还应注意以下问题
① 金属结构件作为自然接地线时,用螺栓或铆钉紧固的接缝处应用扁钢跨接。作为接地干线的扁钢跨接线,截面应不小于 100mm,作为接地分支跨接线时,应不小于 48mm2。
② 利用电线管本体作为接地线时,钢管管壁厚度应不小于 1.5mm2,在管接头及分线盒处都应加焊跨接线。钢管直径在 40mm 以下时,跨接线应采用直径 6mm 圆钢,钢管直径为50mm 以上时,应采用 25mm ×4mm 的扁钢。
③ 室内接地线可以明敷设或暗敷设。明敷设时应符合下列基本要求:接地干线沿墙距地面的高度一般应不小于 0.2m;支持卡子距离墙面应不小于 10mm;卡子间距应不大于 1m,分支拐弯处应不大于 0.3m;跨越建筑物伸缩缝时,应留有适当裕度,或采用软连接;穿越建筑物处,应采取加保护管等保护措施。接地线暗敷设时,接地干线的两端都应有明露部分。
根据需要,沿干线可设置接地线端子盒,供连接及检测使用。
④ 携带式用电设备应采用多芯线中的专用保护芯线 (PE线) 接地,此芯线严禁同时用作 N 线通过电流,严禁利用其他用电设备的中性线接地,中性线和保护线应分别与接地网连接。
⑤ 接地线与电气设备连接时,采用螺栓压接,每个电气设备都应单独与接地干线相连接,严禁在一条接地线上串接几个需要接地的设备。
