接地保护与接零保护的应用范围


有关接地保护与接零保护的适用场合,在中性点直接接地的低压电力网中,电力装置应采用低压接零保护,在中性点非直接接地的低压电力网中,电力装置应采用低压接地保护。

接地保护与接零保护的适用场合

说明:

1、在中性点直接接地的低压电力网中,电力装置应采用低压接零保护。

2、在中性点非直接接地的低压电力网中,电力装置应采用低压接地保护。

由同一台发电机、同一台变压器或同一段母线供电的低压电力网中,不宜同时采用接地保护与接零保护。

附1,接地保护和接零保护的区别及应用范围?

1、本意都是为保护人体,在线路或设备发生漏电时当人体触电时能保证人体电压降到安全电压电以下;

2、首先要清楚地线与零线的区别。零线就是变压器的中性点引出的线,也就是我们常说的中性线,地线是大地与设备外壳的连线。

3、在国内目前大多变压器的中性线直接引入大地,也就是接地点与中性点的电位理论上一样。这种情况下接地保护与接零保护理论上效果一样,实际上接零保护设备外壳与中性点间的电阻肯定小于接地保护时设备外壳与中性点的电阻。接零保护效果更好。出于保险最好是接地也接零。

4、有些出于某种因素变压器中性线不是直接引入大地,此时接地线不起任何保护作用,一定要接零线,注意接零保护一定要专线,不能与生产或生活零线共一根。

保护接地与保护接零的主要区别:

(1)保护原理不同 保护接地是限制设备漏电后的对地电压,使之不超过安全范围。在高压系统中,保护接地除限制对地电压外,在某些情况下,还有促使电网保护装置动作的作用;保护接零是借助接零线路使设备漏电形成单相短路,促使线路上的保护装置动作,以及切断故障设备的电源。此外,在保护接零电网中,保护零线和重复接地还可限制设备漏电时的对地电压。

(2)适用范围不同 保护接地即适用于一般不接地的高低压电网,也适用于采取了其他安全措施(如装设漏电保护器)的低压电网;保护接零只适用于中性点直接接地的低压电网。

(3)线路结构不同 如果采取保护接地措施,电网中可以无工作零线,只设保护接地线;如果采取了保护接零措施,则必须设工作零线,利用工作零线作接零保护。保护接零线不应接开关、熔断器,当在工作零线上装设熔断器等开断电器时,还必须另装保护接地线或接零线。

三相五线制中五线指的是:3根相线加一根地线一根零线。一般用途最广的低压输电方式是三相四线制,采用三根相线加零线供电,零线由变压器中性点引出并接地,电压为380/220V,取任意一根相线加零线构成220V供电线路供一般家庭用,三根相线间电压为380V,一般供电机使用。

三相五线制比三相四线制多一根地线,用于安全要求较高,设备要求统一接地的场所。

三相五线制的学问就在于这两跟"零线"上,在比较精密电子仪器的电网中使用时,如果零线和接地线共用一根线的话,对于电路中的工作零点会有影响的,虽然理论上它们都是0电位点,如果偶尔有一个电涌脉冲冲击到工作零线,而零线和地线却没有分开,比如这种脉冲却是因为相线漏电引起的,再如有些电子电路中如果零点飘移现象严重的话那么电器外壳就可能会带电,可能会损坏电气元件的,甚至损坏电器,造成人身安全的危险.

零线和地线的根本差别在于一个构成工作回路,一个起保护作用叫做保护接地,一个回电网,一个回大地,在电子电路中这两个概念是要区别开来的,在正规公司里,这两根线规定要分开接.

现在实际中还有一种三相六线的接法,除工作零线,保护接地外,还专门另配一路接地线,这根线跟设备地线分开来接,不与其他任何线相接,用做对仪器设备的保护,因为电气件的损坏往往只几微秒的时间,所以要将误动作电流更快的引回大地,需要仪器直接接地。

附2,何为保护接地?何为保护接零、它们各适用于什么场合?

接地:将运行中的电气设备外壳有效的与大地连接起来。工作接地是将电气设备外壳与大地直接连接,当发生漏电时,通过外壳传入地下,减小通过人体电流。防止发生触电伤亡事故保护接零是通过中性点直接接地,当发生单相接地时,接地相与中性点形成了电流回路,流过的电流很大,从而使保护动作。

附3,保护接地和保护接零的区别和作用

一、什么是保护接地

接地保护又常称为保护接地,就是将电气设备的金属外壳与接地体连接,以防止因电气设备绝缘损坏而使外壳带电时,操作人员接触设备外壳而触电。

在中性点不接地的低压系统中,在正常情况下各种电力装置的不带电的金属外露部分,除有规定外都应接地。

二、什么是保护接零

为了防止电气设备因绝缘损坏而使人身遭受触电危险,将电气设备的金属外壳与供电变压器的中性点相连接者称为接零保护。

在中性点非直接接地的低压电力网中,电力装置应采用低压接零保护。

在中性点非直接接地的低压电力网中,电力装置应采用低压接地保护。由同一台发电机、同一台变压器或同一段母线供电的低压电力网中,不宜同时采用接地保护与接零保护。

三、保护接地和保护接零的区别

保护接地和保护接零是维护人身安全的两种技术措施,其不同处是:

其一,保护原理不同。低压系统保护接地的基本原理是限制漏电设备对地电压,使其不超过某一安全范围;高压系统的保护接地,除限制对地电压外,在某些情况下,还有促成系统中保护装置动作的作用。保护接零的主要作用是借接零线路使设备潜心电形成单相短路,促使线路上保护装置迅速动作。

其二,适用范围不同。保护接地适用于一般的低压不接地电网及采取其它安全措施的低压接地电网;保护接地也能用于高压不接地电网。不接地电网不必采用保护接零。

其三,线路结构不同。保护接地系统除相线外,只有保护地线。保护接零系统除相线外,必须有零线;必要时,保护零线要与工作零线分开;其重要的装置也应有地线。

一般最好不要同时考虑,就是需要两个接地已要符合接地电阻的要求,否则后患无穷。

附4,工作接地与保护接地及保护接零的区别

工作接地与保护接地及保护接零三者有什么区别?

这是许多刚学习电工知识的朋友感到疑惑的一个问题,电工天下小编就这三者的有关知识进行讲解,对工作接地与保护接地及保护接零有所了解,清除三者之间的关系。

工作接地是指在正常或事故情况下,为了保证电气设备适当的运行方式而必须在电网上某一点进行接地,人们称之为工作接地。

工作接地是出于对工作的需要所执行的一种接地方式。例如发电机中性点接地、变压器中性点接地等都属于工作接地。工作接地可直接接地或经消弧线圈、击穿保险、电抗等接地。

保护接地是指将电气设备不带电的金属外壳或支架等(金属部分)与接地装置用导体作良好的电气连接,人们称之为叫做保护接地。

保护接零是指将电气设备不带电的金属外壳与零线相连接的做法,人们称之为保护接零。

保护接地和保护接零是出于对人身安全的保护而采取的一种措施。

当设备中的绝缘损坏,就会导致用电设备的外壳带电,此时如果人们接触到设备的外壳就会发生触电的危险,为了避免设备外壳漏电导致人身触电的事故发生,在电气设备安装规程中明确规定,设备的外壳必须要进行良好的保护接地或保护接零保护,并且有电设备不准断开外壳接地线。

附5,保护接地与保护接零的适用范围

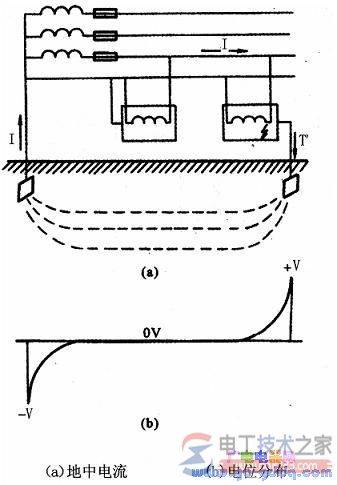

保护接地适用于低压不接地电网;保护接零适用于低压接地电网。必须指出,在同一电力系统中,不允许一部分设备接地,而另一部分设备接中线。因为当接地的设备导体碰壳时,若熔丝未能熔断,此时就有电流由接地电极经大地回到电源,形成闭合路径,如下图所示。

电流在大地中是流散的,只有在接地电极的附近,才具有电阻值和较大的电压降,于是在两个接地极之间的大地中形成如下图(b)所示的电位分布。由图可见,这时所有接中线的设备外壳与大地的零电位点之间存在着一个电压(称为对地电压)。如果有人站在大地的零电位点附近触及这些设备的外壳,就有可能引起触电。

此外,如若有人既接触到接地的设备外壳,同时又接触到接中线的设备外壳,则将承受电源的相电压,显然,这是很危险的。

接地保护与接零保护的应用范围

附6,保护接地的应用范围

1.各种不接地配电网

保护接地适用于各种不接地配电网,在这类配电网中,凡由于绝缘损坏或其他原因而可能呈现危险电压的金属部分,除另有规定外均应接地。

它们主要包括:

(1) 电机、变压器、电器、携带式或移动式用电器具的金属底座和外壳;

(2) 电气设备的传动装置;

(3) 屋内外配电装置的金属或钢筋混凝土构架,以及靠近带电部分的金属遮栏和金属门;

(4) 配电、控制、保护用的屏(柜、箱)及操作台等的金属框架和底座;

(5) 交、直流电力电缆的金属接头盒、终端头和膨胀器的金属外壳和电缆的金属护层,可触及的金属保护管和穿线的钢管;

(6) 装有避雷线的电力线路杆塔;

(7) 装在配电线路杆上的电力设备;

(8) 在非沥青地面的居民区内,无避雷线的小接地短路电流架空电力线路的金属杆塔和钢筋混凝土杆塔等。

2.电气设备的某些金属部分

电气设备下列金属部分,除另有规定外,可不接地:

(1) 在木质、沥青等不良导电地面,无裸露接地导体的干燥的房间内,交流额定电压380V及以下,直流额定电压440V及以下的电气设备的金属外壳;但当有可能同时触及上述电气设备外壳和已接地的其他物体时,则仍应接地;

(2) 在干燥场所,交流额定电压127V及其以下,直流额定电压110V及其以下的电气设备的外壳;

(3) 安装在配电屏、控制屏和配电装置上的电气测量仪表、继电器和其他低压电器等的外壳,以及当发生绝缘损坏时不会在支持物上引起危险电压的绝缘子的金属底座等;

(4) 安装在已接地金属框架上的设备,如穿墙套管等(但应保证设备底座与金属框架接触良好);

(5) 额定电压220V及其以下的蓄电池室内的金属支架;

(6) 由发电厂、变电所和工业企业区域内引出的铁路轨道;

(7) 与已接地的机床、机座之间有可靠电气接触的电动机和电器的外壳。

此外,木结构或术杆塔上方的电气设备的金属外壳一般也不必接地。
