避雷带安装图集

1、避雷带支架安装位置准确，水平直线部位间距均匀，固定牢固；

2、避雷带敷设高度一致，顺直，焊接符合要求，焊缝打磨光滑，防锈处理到位，油漆光亮。

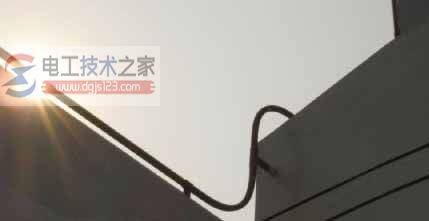

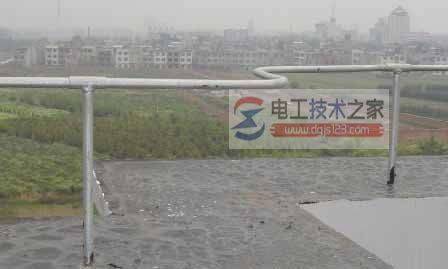

3、避雷带敷设弯曲半径正确、顺畅，弯曲部位间距不大于0.5m，支架固定牢固、垂直。

4、避雷带敷设---避雷线跨接连接方法。避雷线连接时焊接长度为其直径的6倍，并应双面焊接。（图示为采用镀锌钢管作为避雷线焊接方法）

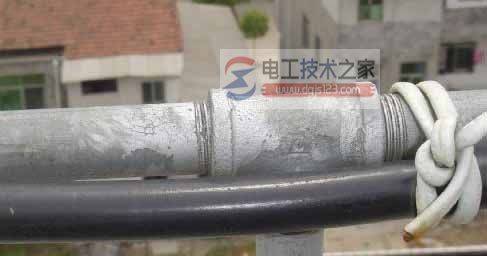

采用套管两面环焊

采用剖开一半的套管与避雷线绑焊


圆钢跨接

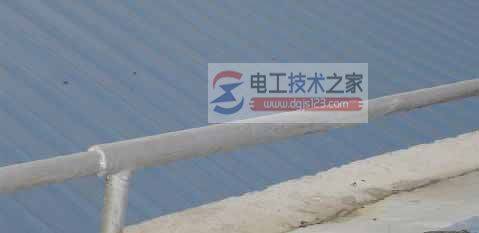

搭焊接

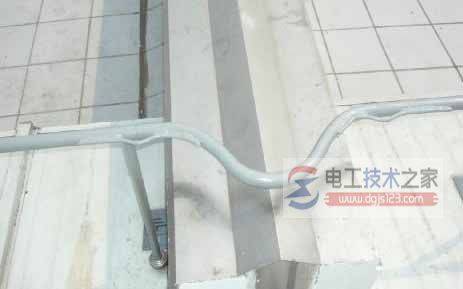

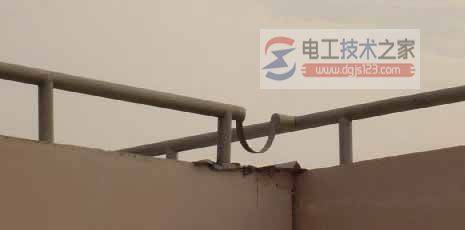

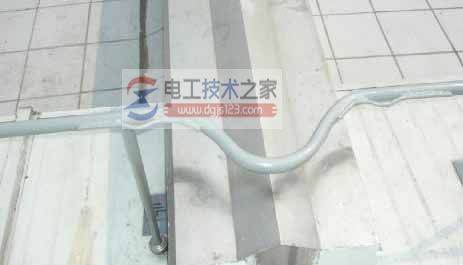

5、避雷带敷设---避雷线跨越建筑物变形缝处理方法。当避雷线跨越建筑物变形缝时，应设补偿装置。

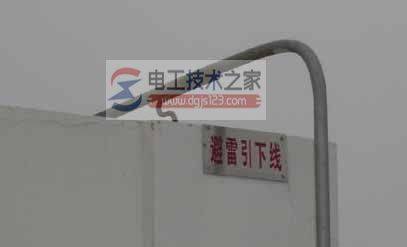

6、避雷带敷设---避雷引下线。 避雷线与引下线连接可靠，标识清楚。

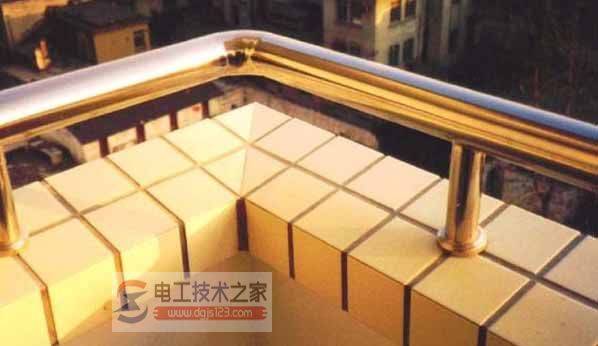

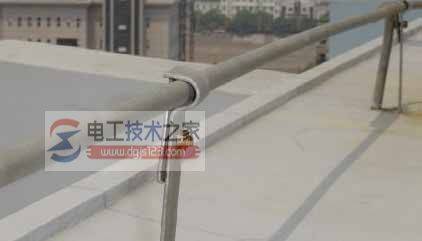

7、避雷带敷设---特制避雷带支架。 避雷带采用卡箍式特制支架，安装简便，美观实用。

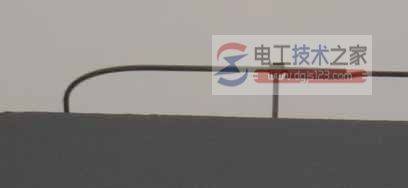

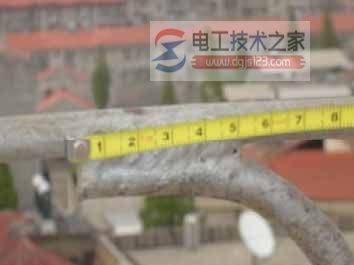

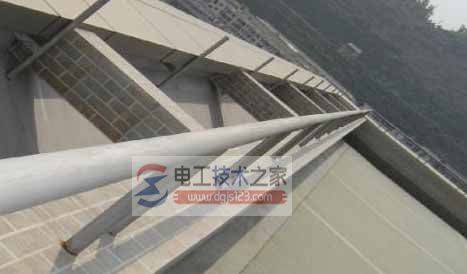

8、避雷带敷设---质量问题。

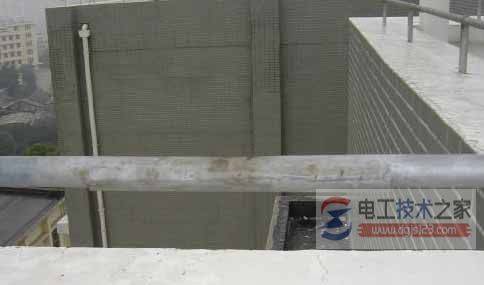

9、避雷带敷设---质量问题。

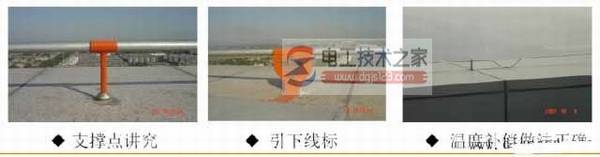

基本要求：屋面避雷网横平竖直，支撑点间距一致合理，符合规范要求；
专家建议：支撑点与避雷网不用焊接方式，用比镀锌园钢略大一点的套管制作卡具，镀锌后安装在女儿墙上，其一、让镀锌园钢穿过去其减少焊点，保护镀锌层，增加使用寿命。其二，可让避雷网自由伸缩；

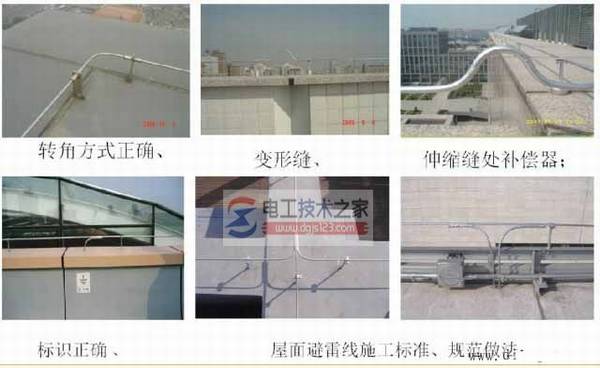

避雷网转角弧弯平顺圆滑，伸缩缝处要做补偿装置---参考做法：
