接地跨接线与构架接地的定义与作用


什么叫接地跨接线与构架接地?

接地跨接线与构架接地的定义与作用

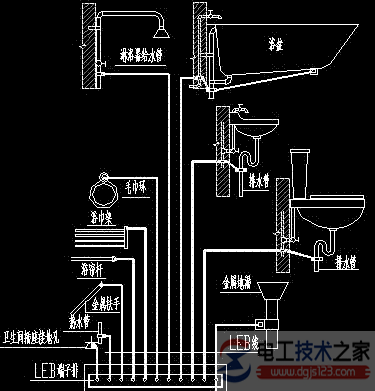

1、接地跨接线

接地跨接线是两个金属物体之间连接的接地线,在接地母线遇有障碍(如建筑物伸缩缝,沉降缝等)需跨越时相连接的连接线。

计算工程量按“处”为单位。一般用于(伸缩(沉降)缝、管道法兰、机柜、桥架、线槽、钢筋、金属管等)一般采用:导线、圆钢、扁钢、扁铜等。构架接地,屋面上为了美观所做的一个框架,要进行接地。

二、构架接地

接地跨接线,构架接地,窗户接地。

接地跨接线是两个金属体(机柜、桥架、线槽、钢筋、金属管、金属窗等)之间的接地金属连接体(导线、圆钢、扁钢、扁铜等);

按米计算长度。指接地母线遇有障碍(如建筑物伸缩缝,沉降缝等)需跨越时相连接的连接线,或利用金属构件,金属管道作为接地线时需要焊接的连接线;

常见的接地跨线有伸缩(沉降)缝、管道法兰、吊车钢轨接地跨接线等,计算工程量按“处”为单位。

接地跨接线的适用范围:
1、霹雷针和引下线连接;
2、霹雷网和引下线连接;
3、易燃气体管法兰之间的连接;
4、接地线和金属体的连接;
5、焊接接地螺栓等。

1、接地跨接线
防雷接地应该形成一个闭和回路后接地,在断线处应采用接地跨接线,凡用螺栓或铆钉连接的接地网中的地方,都应焊接接地跨接线,跨接线一般采用扁钢和圆钢。

均压环是连接避雷引下线防止雷电反击用的,改善电场分布,提高其冲击放电电压,防止避雷器的上下节电压分布严重不均匀,110KV一般不分节且电压低电场强度比较弱,所以不装均压环。

尖端放电和均压环有联系,如果没有均压环,避雷器上端面棱角会导致尖端放电严重。尖端放电和有没有放电间隙没有关系。

2、构架接地
不需敷设接地线的金属物断联点,例如道轨、金属管道等。只有非电气设备或管道在要求接地时,方可套用接地跨接线安装定额。

如:管件跨接(防静电)利用法兰盘螺栓,钢轨利用鱼尾板固定螺栓。平行管道采用焊接,屋顶金属旗杆采用焊接,每跨接一次按一处计算户外独立的配电装置构架均需接地,每副构架按“处”计算。

计算构架接地后,不得再重复计算接地母线和接地极工程量。

3、电机接地、配电箱、电气用管接地、桥架接地等均不得计算。

一般使用镀锌圆钢或镀锌扁钢为母线进行接地。工程量如窗按窗底高引指地面与地面接地网相连在一起。
