接地线不同颜色的含义


在电工电路中,经常会用到接地线,在关键位置挂接接地线,用于保障用电设备与人身的安全,这里介绍下接地线的不同颜色,以及接地线颜色的不同含义,一起来看下。

接地线颜色的含义

接地线的三种颜色,分别为绿色、黄色、蓝色,不同接地线的颜色不同,其代表的含义与用途也不同。

1、绿色用于保护接地;

2、黄绿色用于信号回路或接地;

3、绿蓝线用于本安接地。

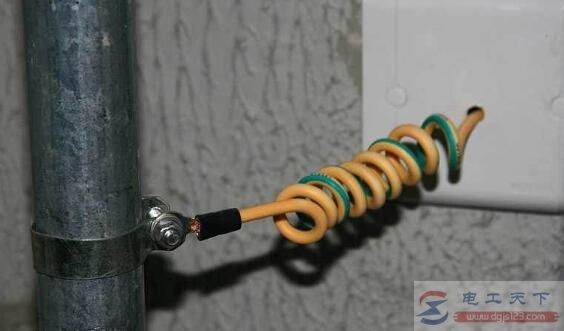

接地线不同颜色的含义

接地线为双黄色和黑色,电源线从国标识中,一般相线—A相黄色,B相绿色,C相红色。

地线是黄绿相间。如果是三相插座,左边是零线,中间是地线,右边是火线。

一般从使用中火线为黄、绿、红、白、灰、棕色,零线为浅蓝和蓝色,地线为双黄色和黑色。

电线颜色的含义:

1、相线红色,零线兰色,接地黄绿。

2、三相绝缘电线的黄、绿、红三色分别表示交流电压的A、B、C三相。

3、220V市电相线就是火线,一般用红色或棕色,这两种颜色是热色。零线用兰色、绿色或黑色,接地线用黄绿相间的。

4、直流电红色表示正极,黑色是负极。

接地线的作用

了解了接地线的不同颜色的含义,再来了解下接地线的作用,接地线是一种安全线,在危险时把高压直接转嫁给大地,起到安全保护的作用。

电器中的接地线就是一种导流线路,把危险电流导向大地,接地线接在电气设备外壳等部位,将各种不安全的电荷或漏电电流导出,对电路起到一种安全保障作用。

与接地线相比,电力传输以三相四线的方式,三相电的三根头称为相线,三相电的三根尾连接在一起称中性线也叫零线。

以上就是接地线不同颜色的含义说明,希望对大家有所帮助。
