接地电阻怎么测量,接地电阻测量仪的用法


接地电阻怎么测量的方法,用接地电阻测量仪检测的操作步骤,接地电阻测试仪注意事项,接地电阻的测量方法,造成接地电阻测量结果不准确的因素,接地电阻的测量方法分为:电压电流表法、比率计法和电桥法。

接地电阻测量仪的用法

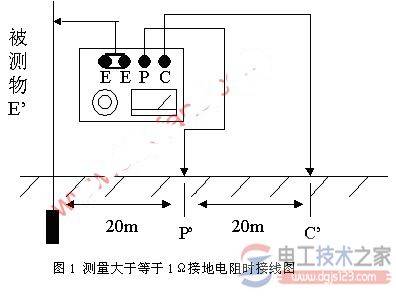

一、用接地电阻测量仪检测的操作步骤

1、将仪表放置水平位置,检查检流计的指针是否在中心线上,否则应用零位调整器将其调整于中心线上。

2、将“倍率标度"置于最大倍数,慢慢转动发电机的摇把,同时转动“测量标度盘"使检流计的指针指于中心线上。

3、当检流计的指针接近平衡时,加快发电机摇把的转速,使其达到每分钟120转以上,同时调整“测量标度盘",使指针指于中心线上。

4、如“测量标度盘"的读数小于1时,应将倍率置于较小的倍数,在重新调整“测量标度盘"以得到正确的读数。

5、在填写此项记录时,应附以电阻测试点的平面图,并应对测试点进行顺序编号。【接地电阻怎么测量,接地电阻测量仪的用法】

二、接地电阻测试仪注意事项

1、接地线路要与被保护设备断开,以保证测量结果的准确性。

2、被测地极附近不能有杂散电流和已极化的土壤。

3、下雨后和土壤吸收水分太多的时候,以及气候、温度、压力等急剧变化时不能测量。

4、探测针应远离地下水管、电缆、铁路等较大金属体,其中电流极应远离10m以上,电压极应远离50m以上,如上述金属体与接地网没有连接时,可缩短距离1/2~1/3。

5、连接线应使用绝缘良好的导线,以免有漏电现象。

6、注意电流极插入土壤的位置,应使接地棒处于零电位的状态。

7、测试宜选择土壤电阻率大的时候进行,如初冬或夏季干燥季节时进行。

8、测试现场不能有电解物质和腐烂尸体,以免造成错觉。

9、当检流计灵敏度过高时,可将电位探针电压极插入土壤中浅一些,当检流计灵敏度不够时,可沿探针注水使其湿润。

10、随时检查仪表的准确性

接地电阻怎么测量,接地电阻测量仪的用法

三、接地电阻的测量方法

接地电阻是电流由接地装置流入大地再经大地流向另一接地体或向远处扩散所遇到的电阻。接地电阻值体现电气装置与“地”接触的良好程度和反映接地网的规模。

测量方法:

影响接地电阻的因素很多:接地极的大小(长度、粗细)、形状、数量、埋设深度、周围地理环境(如平地、沟渠、坡地是不同的)、土壤湿度、质地等等。为了保证设备的良好接地,利用仪表对接地电阻进行测量是必不可少的。

接地电阻的测量方法可分为:电压电流表法、比率计法和电桥法。【接地电阻怎么测量,接地电阻测量仪的用法】

按具体测量仪器及布极数可分为:手摇式地阻表法、钳形地阻表法、电压电流表法、三极法和四极法。

在测接地电阻时,有些因素造成接地电阻不准确

(1)地网周边土壤构成不一致,地质不一,紧密、干湿程度不一样,具有分散性,地表面杂散电流、特别是架空地线、地下水管、电缆外皮等等,对测试影响特别大。

解决方法:取不同的点进行测量,取平均值。

(2)测试线方向不对,距离不够长。解决的方法:找准测试方向和距离。

(3)辅助接地极电阻过大。解决的方法:在地桩处泼水或使用降阻剂降低电流极的接地电阻。

(4)测试夹与接地测量点接触电阻过大。解决的方法:将接触点用锉刀或砂纸磨光,用测试线夹子充分夹好磨光触点。

(5)干扰影响。解决的方法:调整放线方向,尽量避开干扰大的方向,使仪表读数减少跳动。

(6)仪表使用问题。电池电量不足,解决的方法:更换电池。

(7)仪表精确度下降。解决的方法:重新校准为零。

接地电阻的测试值的准确性,是判断接地是否良好的重要因素之一。

测试值一旦不准确,要不浪费人力物力(测值偏大),要不就会给接地设备带来安全隐患(测值偏小)。

测量仪器:

(1)接地电阻的测量工作有时在野外进行,因此,测量仪表应坚固可靠,机内自带电源,重量轻、体积小,并对恶劣环境有较强的适应能力。

(2)大于20dB以上的抗干扰能力,能防止土壤中的杂散电流或电磁感应的干扰。

(3)仪表应具有大于500kW的输入阻抗,以便减少因辅助极棒探针和土壤间接触电阻引起的测量误差。

(4)仪表内测量信号的频率应在25Hz~1kHz之间,测量信号频率太低和太高易产生极化影响,或测试极棒引线间感应作用的增加,使引线间电感或电容的作用,造成较大的测量误差,即布极误差。

(5)在耗电量允许的情况下,应尽量提高测试电流,较大的测试电流有利于提高仪表的抗干扰性能。

(6)仪表应操作简单,读数最好是数字显示,以减少读数误差。
