接地类型有哪些?接地与接零的四种类型


有关接地的几种类型,根据接地与接零的作用不同,分为四种不同的类型,功能性接地、保护性接地、保护性接零与重复接地。

接地与接零的四种类型

根据接地与接零的作用不同,可分为如下的几种类型:

1、保护性接地

为保证人身安全,防止触电事故发生而进行的接地。如电动机或其它电气设备的金属外壳接地。

2、保护性接零

在低压三相四线制系统的电气设备中,不带电的金属外壳,用导线与零线连接即为保护性接零。

接地类型有哪些?接地与接零的四种类型

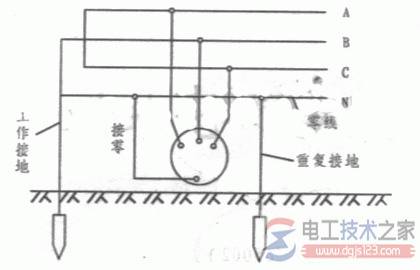

图1,零线与接零

3、功能性接地

为保证电力系统与电气设备的正常运行,实现其可靠性及固有功能的接地称为功能性接地。如三相变压器或电动机的中性点接地。

4、重复接地

在中性点直接接地的低压系统中,为确保接零可靠,除在电源中性点进行工作接地外,还在零线的其它地方进行必要的多点接地。
