防雷接地的类型:一点防雷接地与多点防雷接地


有关防雷接地的三种类型,防雷接地类型分为一点防雷接地、多点防雷接地与混合防雷接地,不同的防雷接地类型承载了不能的功能,其中混合防雷接地在防雷工程上最简单的办法。

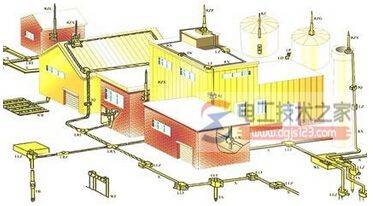

防雷接地的类型

防雷接地的类型:一点防雷接地与多点防雷接地

1、一点防雷接地

把各系统的接地线接到接地母线同一点或同一金属平面上,这样的方法叫‘一点防雷接地’法。

一点防雷接地法能解决各系统接地线的等电位问题,所以能够降低各系统之间的干扰程度,尤其是50Hz工频信号对系统的干扰基本上得以消除,所以一点防雷接地法在防雷工程上得到广泛应用。

2、多点防雷接地

各系统的接地线采用多点短连线的接地方式,称作多点防雷接地。

当信号或电磁干扰的频率相当高或采用快速逻辑传输时,电容耦合效应将会产生某种干扰耦合,这时引线长度成为主要矛盾,必须采用多点防雷接地使串联阻抗减至最小,并将驻波减至最小。多点防雷接地方式应用于高频电路(f>10MHz)。

3、混合防雷接地

所谓混合防雷接地是在一部设备内的各电路板以最短的导线与机壳连接,或者信号电路相关的几部设备,以最短的导线与同一个金属体连接接地,然后多台设备分别用金属线接到地网的同一点上。像这样的接地方式称为混合防雷接地。

混合防雷接地在防雷工程上最简单的办法,是在交流电源送进房屋的总开关处,把零线重复接地(或把零线接到房屋的结构主钢筋上),然后在电源的零线处引出一条PE线连接所有应该接地的点。
