有关空调的工作原理,空调不仅可以制热,还能够制冷,那么空调制热与制冷的工作原理分别是什么样的,空调在运行过程中内部空气是如何流动的,通过以下二张图看懂空调制热制冷原理。

空调制热与制冷的原理

一、空调制热

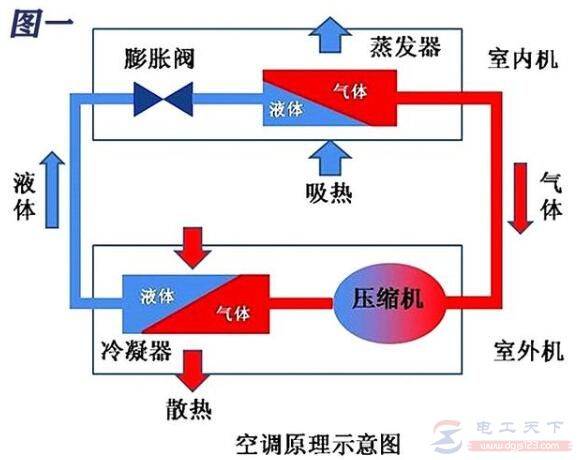

二张图看懂空调制热与制冷的工作原理

在空调制热时,气体氟利昂被压缩机加压成高温高压气体,进入室内机的换热器(此时为冷凝器),冷凝液化放热成液体,同时将室内空气加热,就能达到提高室内温度的目的。

液体氟利昂经节流装置减压,进入室外机的换热器(此时为蒸发器),蒸发气化吸热成为气体,同时会吸取室外空气的热量(室外空气变得更冷),成为气体的氟利昂再次进入压缩机开始下一个循环。

二、空调制冷

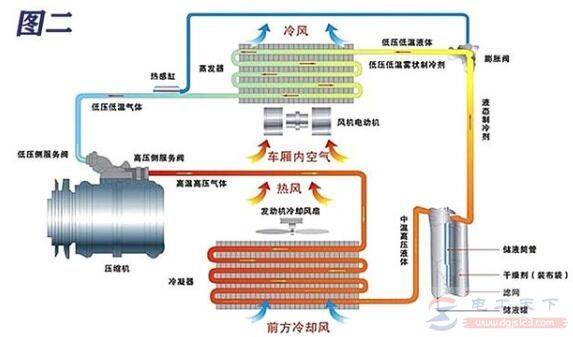

二张图看懂空调制热与制冷的工作原理

在空调开启制冷模式时,气体氟利昂被压缩机加压成为高温高压气体,进入室外机的换热器(此时为冷凝器),冷凝液化放热成为液体,同时热量向大气释放。

液体氟利昂经节流装置减压,进入室内机的换热器(此时为蒸发器),蒸发气化吸热成为气体,同时吸取室内空气的热量,从而达到降低室内温度的目的,成为气体的氟利昂再次进入压缩机开始下一个循环。

以上就是空调制热与制冷的工作原理,希望对大家有所帮助。
