常见窃电手法

窃电的手法虽然五花八门,但万变不离其宗,最常见的是从电能计量的基本原理人手。

—个电能表计量电量的多少,主要决定于电压、电流、功率因数三要素和时间的乘积,因此只要想办法改变三要素中的任何一个要素都可以使电表慢转、停转甚至反转,从而达到窃电的目的。

另外,通过采用改变电表本身的结构性能的手法,使电表慢转,也可以达到窃电的目的;各种私拉乱接、无表用电的行为则属于更加明目张胆的窃电行为。

五种类型:1、欠压法窃电;2、欠流法窃电;3、移相法窃电;4、扩差法窃电;5、无表法窃电。

一、欠压法窃电

窃电者采用各种手法故意改变电能计量电压回路的正常接线,或故意造成计量电压口回路故障。,致使电能表的电压线圈失压或所受电压减少,从而导致电量少计,这种窃电方法就叫

欠压法窃电。

1、欠压法窃电的常见手法

1)使电压回路开路。例如:①松开TV的熔断器;②弄断熔丝管内的熔丝;③松开电压回路的接线端子;④弄断电压回路导线的线芯;⑤松开电能表的电压连片等。

2)造成电压回路接触不良故障。例如:①拧松TV的低压熔丝或人为制造接触面的氧化层;②拧松电压回路的接线端子或人为制造接触面的氧化层;③拧松电能表的电压连片或人为制造接触面的氧化层等。

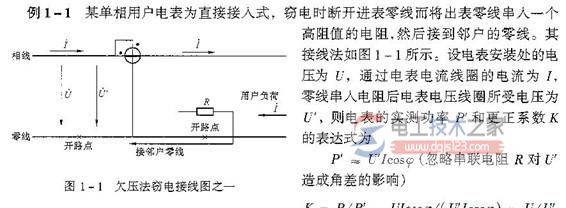

3)串入电阻降压。例如:①在TV的二次回路串入电阻降压;②弄断单相表进线侧的零线而在出线至地(或另一个用户的零线)之间串人电阻降压等。

4)改变电路接法。例如:①将三个单相TV组成Y,Y接线的V相二次反接;②将三相四线三元件电能表或用三只单相表计量三相四线负荷时的中线取消,同时在某相再并入一只单相电能表;③将三相四线三元件电表的表尾零线接到某相的相线上等。

2、欠压法窃电实例

常见窃电手法有哪些?

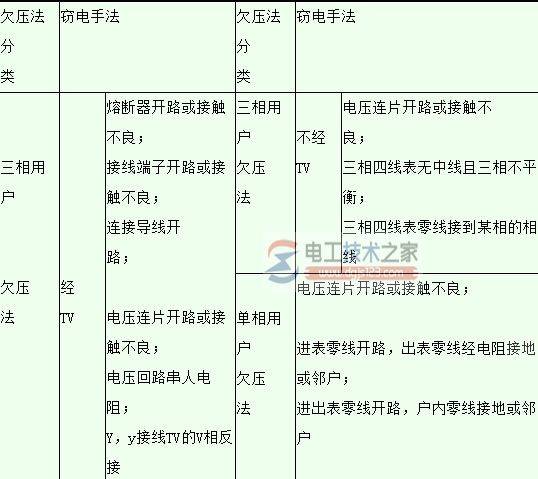

这时电表将慢转,实际电量约等于记录电量乘以U/U’。欠压法窃电手法,如表1—1所示。

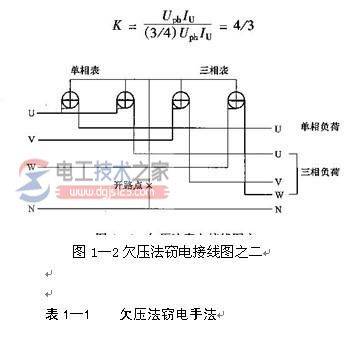

例1—2某三相四线用户采用三只单相电能表计量,后来又在U相并接一个单相用户电表,且公用接零点,接入电表的中线也被拆除,其接线如图1—2所示。

这种接线的关键问题就在于接入电表的中线,因为断开接入电表的中线将造成电表电压回路的中点发生位移,其结果可能不会影响三相四线负荷电能的正确计量,然而并入U相的单相电表却因该表电压线圈所受电压降低1/4而导致电量少计。单相电表的更正系数为:

常见窃电手法有哪些?

常见窃电手法有哪些?

二、欠流法窃电

窃电者采用各种手法故意改变计量电流回路的正常接线或故意造成计量电流回路故障,致使电能表的电流线圈无电流通过或只通过部分电流,从而导致电量少计,这种窃电方法就叫做欠流法窃电。

1、欠流法窃电的常见手法

1)使电流回路开路。例如:①松开TA二次出线端子、电能表电流端子或中间端子排的接线端子;②弄断电流回路导线的线芯;③人为制造TA二次回路中接线端子的接触不良故障,使之形成虚接而近乎开路。

2)短接电流回路。例如:①短接电能表的电流端子;②短接TA一次或二次侧;③短接电流回路中的端子排等。

3)改变TA的变比。例如:①更换不同变比的TA;②改变抽头式TA的二次抽头;③改变穿芯式TA一次侧匝数;④将一次侧有串、并联组合的接线方式改变等。

4)改变电路接法。例如:①单相表相线和零线互换,同时利用地线作零线或接邻户线;②加接旁路线使部分负荷电流绕越电表;③在低压三相三线两元件电表计量的V相接入单相负荷等。

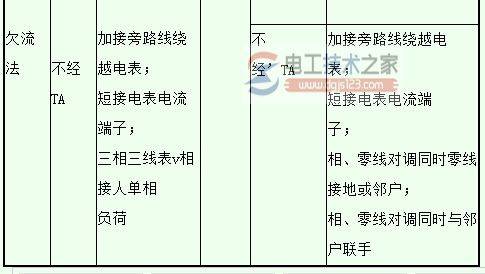

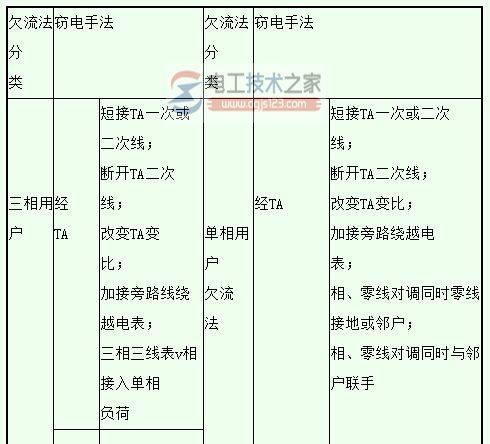

欠流法窃电手法,如表1—2所示。

表1—2 欠流法窃电手法

常见窃电手法有哪些?

常见窃电手法有哪些?

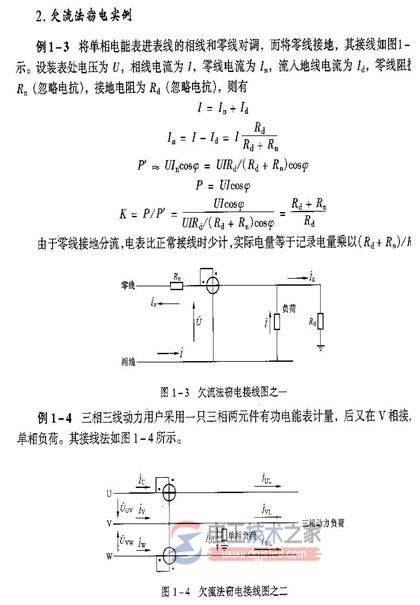

2、欠流法窃电实例

例1—3将单相电能表进表线的相线和零线对调,而将零线接地,其接线如图1-3所示。设装表处电压为U,相线电流为I,零线电流为In,流入地线电流为Id,零线阻抗为Rn(忽略电抗),接地电阻为Rd(忽略电抗),则有:

常见窃电手法有哪些?

设三相动力负荷电流为IUL、IVL、IWL,V相接入单相负荷电流为IDL,三相总电流为IU,IV,IW则有

I

这时电表记录的仍是三相动力负荷的电能,而在V相接人的单相负荷电能却漏记了。

、移相法窃电

窃电者采用各种手法故意改变电能表的正常接线,或接入与电能表线圈无电联系的电压、电流,还有的利用电感或电容特定接法,从而改变电能表线圈中电压、电流间的正常相位关系,致使电能表慢转甚至倒转,这种窃电手法就叫做移相法窃电。

1、移相法窃电的常见手法

1)改变电流回路的接法。例如:①调换TA一次侧的进出线;②调换TA二次侧的同名端;③调换电能表电流端子的进出线;④调换TA至电能表连线的相别等。

2)改变电压回路的接线。例如:①调换单相TV一次或二次的极性;②调换TV至电能表连线的相别等。

3)用变流器或变压器附加电流。例如,用一台一、二次侧没有电联系的变流器或二次侧匝数较少的电焊变压器的二次侧倒接入电能表的电流线圈等。

4)用外部电源使电表倒转。例如;①用一台具有电压输出和电流输出的手摇发电机接入电表;②用一台类似带蓄电池的电鱼机改装成具有电压输出和电流输出的逆变电源接人电表。

5)用一台一、二次侧没有电联系的升压变压器将某相电压升高后反相加入表尾零线。

6)用电感或电容移相。例如:在三相三线两元件电表负荷侧U相接人电感或w相接入电容。

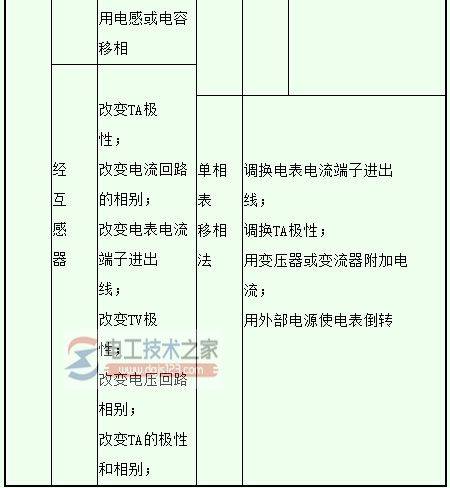

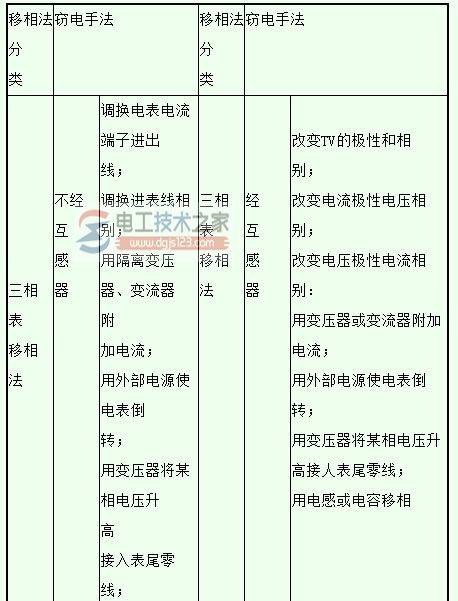

移相法窃电手法,如表1—3所示。

表1—3 移相法窃电手法

常见窃电手法有哪些?

常见窃电手法有哪些?

1、扩差法窃电的常见手法

1)私拆电表,改变电表内部的结构性能。例如:①减少电流线圈匝数或短接电流线

圈;②增大电压线圈的串联电阻或断开电压线圈;③更换传动齿轮或减少齿数;④增大机械阻力;⑤调节电气特性;⑥改变表内其他零件的参数、接法或制造其他各种故障等。

2)用大电流或机械力损坏电表。例如:①用过负荷电流烧坏电流线圈;②用短路电流的电动力冲击电表;③用机械外力损坏电表等。

3)改变电表的安装条件。例如:①改变电表的安装角度;②用机械振动干扰电表;③用永久磁铁产生的强磁场干扰电表等。

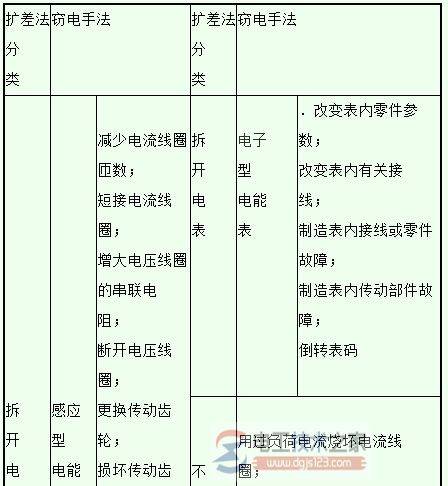

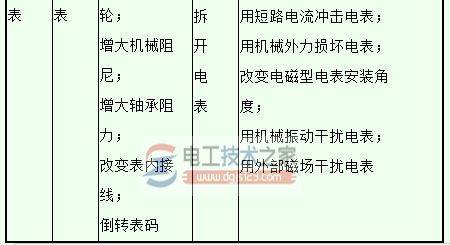

扩差法窃电手法,如表1—4所示。

表1—4 扩差法窃电手法

常见窃电手法有哪些?

常见窃电手法有哪些?

2、扩差法窃电实例

例如:某单相用户采用感应型电表,查电时发现铅封被更换伪造,后拆开表盖见电流线

圈由串联改为并联。其更改前后接线图如图1—7所示。

更改前电流线圈产生的磁势为

F=I(W/2+W/2)=IW

更改后电流线圈产生的磁势为

F’=I/2W/2+I/2W/2=IW/2

显然,电流线圈由串联改为并联后,电表的记录电量只有实际电量的一半。

五、无表法窃电

未经报装入户就私自在供电部门的线路上接线用电,或有表用户私自甩表用电,叫做无表法窃电。这类窃电手法与前述四类在性质上是有所不同的,前四类窃电手法基本上属于偷偷摸摸的窃电行为,而无表法窃电则是明目张胆的带抢劫性质的窃电行为,并且其危害性也更大,不但造成供电部门的电量损失,同时还可能由于私拉乱接和随意用电而造成线路和公用变过负荷损坏,扰乱、破坏供电秩序,极易造成人身伤亡及引起火灾等重大事故发生;其次,无表法窃电对社会造成的负面影响也更大,还可能对其他窃电行为起到推波助澜的作用。

对于此现象一经发现,应严惩不贷。

常见窃电手法有哪些?

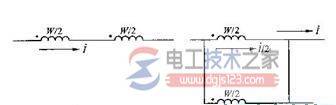

图1—7扩差法窃电接线图之一

(a)更改前串联接线;(b)更改后并联接法
