三相三线制电表的接线图


分享一个三相三线制电表的接线图,先搞清楚三相三线制电表与三相四线制电表的区别,再来一张接线图,供大家学习参考。

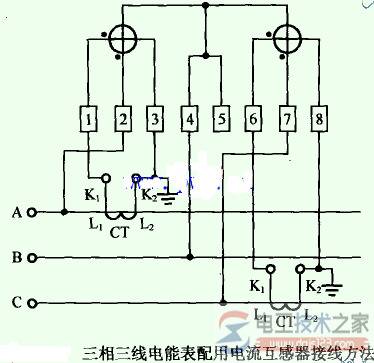

三相三线制电表的接线图

三相三线与三相四线的最大区别:三线只有三根相线,仅可以提供380v电压;四线是三根相线加一根零线,可以提供380v或220v电压。中间是地线,左零线,右火线。

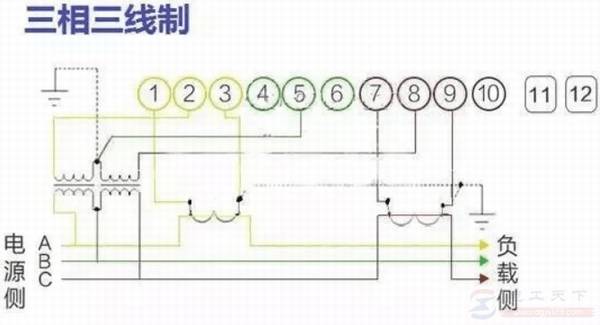

以下是三相三线制电表的接线示意图:

三相三线制电表的接线图
