电流表的结构与作用

电流表又称“安培表”,是测量电路中电流大小的电工仪表。

电流表可分为交流电流表、直流电流表和交直流电能表三大类,这三类电流表在电气设备及电路中都是与被测量电路串联使用的,如图。

什么是电流表,电流表的结构与作用

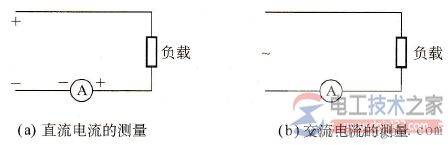

图1 电流表测量基本电路

1、直流电流表主要采用磁电式电表的测量机构。

一般可直接测量微安或毫安数量级的电流,为测量更大的电流,电流表应有并联电阻器(又称分流器)。

2、交流电流表主要采用电磁式电表、电动式电表和整流式电表的测量机构。

电磁式测量机构的最低量程约为几十毫安,为提高量程,要按比例减少线圈匝数,并加粗导线。

用电动式测量机构构成电流表时,动圈与静圈并联,其最低量程约为几十毫安。

为提高量程,要减少静圈匝数,并加粗导线,或将两个静圈由串联改为并联,则电流表的量程将增大一倍。

用整流式电表测交流电流时,仅当交流为正弦波形时,电流表读数才正确。

为扩大量程也可利用分流器。此外,也可用热电式电表测量机构测量高频电流。

在电力系统中使用的大量程交流电流表多是5A或1A的电磁式电流表,并配以适当电流变比的电流互感器。

3、交直流电流表既可以测量直流电流,也可以测量交流电流
