电表上5(20)a的含义是什么有关电表的技术参数,在电表上5(20)a的含义是什么,电表铭牌上的5(20)a代表什么意思,电工天下小编带大家来了解下。

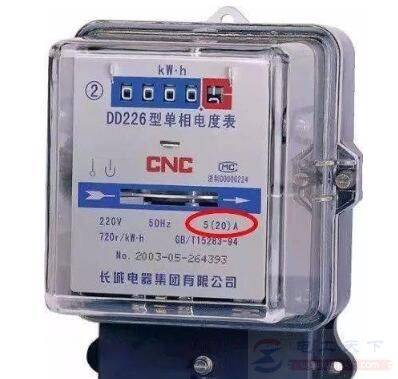

电表上5(20)a的含义

电表上5(20)a的含义是什么

1、括号内的电流

在电表上5(20)a的含义中,括号内的电流:20A,指电能表的最大额定电流。电能表不同于其它设备,其额定电流受环境因素影响较大,在出厂时一般会留出一定的余量,实际最大额定电流为标注电流的120%。

括号内的数字是20时,则电表的最大额定电流是24A,在不是特别恶劣的环境下,一般对最大额定电流的影响不会达到20%。

因此,标注20A的电表,在实际使用时最大额定电流一般在22A左右。

电表上5(20)a的含义是什么

超过这个数值时,会出现测量不准确的情况,会计量的更多,也可能会更少。

2、括号外的电流

在电表上5(20)a的含义中,括号外的5,叫做基本电流,又叫标定电流。

它是由电能表的起动电流决定的,让电表能够连续转动并持续计量的最小电流值。一般智能电表的起动电流为标定电流的0.4%。即标定电流为5A的电表,使用时,只要电路中的电流达到0.02A,就会被计费。

标定电流和最大额定电流之间有一个比值,比如5(20)A,就是4倍的关系。这个比值就叫做“负载宽度”。一般有2倍、4倍、6倍、8倍甚至十几倍。负载宽度越大,需要的技术水平就越强,同时电表的价格就更高。

电表上5(20)a的含义是什么

因此,括号外的数字,与用户实际使用时无太大关系。超过这个数值或低于这个数值,均不会对电表的计量产生影响。

受标定电流影响的二个方面:一是电表价格(与负载宽度有关),一是起动电流(通过标定电流计算得到)。

电表的使用注意事项

电能表是一种用来测量电能的仪表,又称电度表,火表,千瓦小时表,指测量各种电学量的仪表。

使用电能表时的注意事项:

1、在低电压(不超过500伏)和小电流(几十安)的情况下,电能表可直接接入电路进行测量。

2、在高电压或大电流的情况下,电能表不能直接接入线路,需配合电压互感器或电流互感器使用。

以上就是电表上5(20)a数字与字母的含义,以及电表在使用时的二点注意事项,希望对大家有所帮助。
