一例电流表的接法实物图,附电表接线相关说明


有关电流表的接线方法,电流表与电压表经电流互感器接入,具体的接线方式是什么样的,来看下接线实物图,哪几根线应接电源,哪几根接入电压表,一起来学习下。

电流表的接法实物图

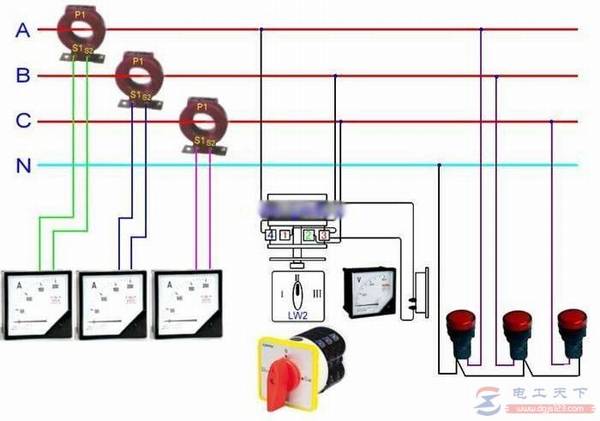

电流互感器接电流表与电压表时的接线方式,以下是实物接线图:

一例电流表的接法实物图,附电表接线相关说明

基本的接线方式:电流互感器3台,电流表三只,指示灯三只,电压表一只,LW2万能转换开关一个。

相关说明:

2 5 7接电源,3、6接电压表。

A,B,C相线,A接5,B接7,C接2。

一般可以任意接,通过旋转开关转换供电压表显示相应两相的电压值。

直流电流表测量直流电流如何接线?

一例电流表的接法实物图,附电表接线相关说明

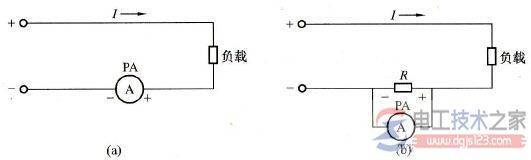

直流电流表测量直流电流时的接线方法,图(a)所示为直流电流表的直接接入法,图 (b)所示为带外附分流器的直流电流表接入法,直流电流表的正极应与电源的正极接线端相连接。

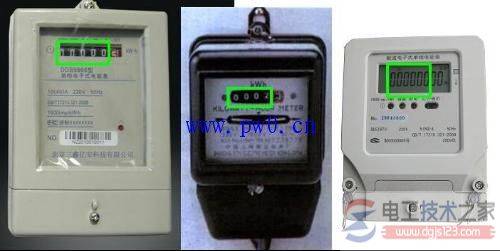

电表怎么看度数,电流表度数读数方法

一例电流表的接法实物图,附电表接线相关说明

电表怎么看度数,电流表度数读数方法,W:表示实际用电读数,N2:表示本次看表的读数,N1:表示上次看表的读数,电流表的读数方法的典型例题,电流表的读数方法与步骤等。

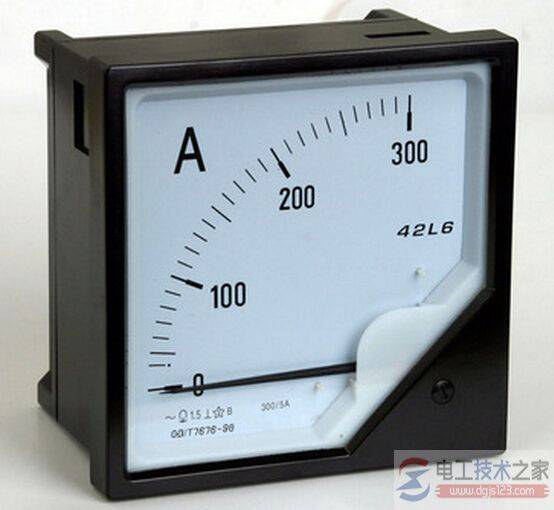

电流表分类与接线方式

一例电流表的接法实物图,附电表接线相关说明

有关电流表的分类与接线方式,电流表分为交流和直流两大类,这里介绍了直流电流表的接线与交流电流表的接线方式,供大家参考。
