测量电阻电压表与电流表如何接线?


在测量电阻时,电压表与电流表应该如何接线,电压表与电流表接线的两种接法,用于测量小电阻接线,测量大电阻接线时的不同场景,需要的朋友参考下。

测量电阻电压表与电流表的接线法

用电压表和电流表测量直流电阻时,将电压表并接在被测电阻两端,同时将电流表串接入电阻回路,然后分别读取电压U和电流I的数值,再依据欧姆定律R=U/I即可求出待测电阻。

电压表与电流表接线有两种可能,如下图。

从图 (a)看出,电压表接在电流表的后面,说明电流表的读数是通过电压表的电流和被测电阻电流之和,因此适用于测量较小的电阻。

从图 (b)看出,电压表接在电流表的前面,说明电压表的读数是电流表的电压降和被测电阻的电压降之和,因此适用于测量较大的电阻。

测量电阻电压表与电流表如何接线?

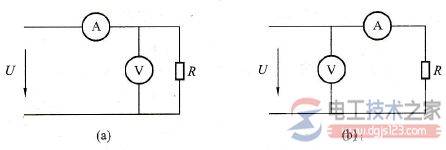

图1,测电阻时电压表与电流表的两种接法

(a)测量小电阻接线;(b)测量大电阻接线
