钳形表的操作规程与注意事项


有关钳形表的操作规程,钳形表的使用注意事项,钳形表用于测量交流或直流电流值、测量交流和直流电压、测量电阻、测量通断性的规程,并介绍了钳形表的维护保养规定。

一、钳形表的操作规程

1、测量交流或直流电流值

①将旋转功能开关转至合适的电流量程;

②如果需要,可按“AC/DC”按钮选择直流。默认是交流电流;

③如要进行直流测量,先等待显示屏稳定,然后按“ZERO”将仪表归零;

④按住钳口开关张开夹钳并将待测导线(一根)插入夹钳中;

⑤闭合夹钳并用钳口上的对准标记将导线居中;

⑥查看液晶显示屏上的读数。

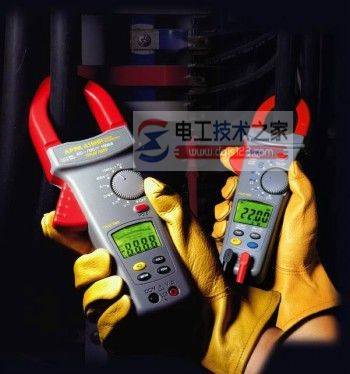

钳形表的操作规程与注意事项

2、测量交流和直流电压

①将旋转功能开关转至电压档;如果测量直流电压,按“AC/DC”按钮变换为直流电压。默认是交流电压;

②将黑色测试导线插入COM端子,并将红色测试导线插入VΩ端子;

③将探针接触想要的电路测试点,测量电压;

3、测量电阻

①将旋转功能开关转至“Ω”;

②切断被测电路的电源;

③将黑色测试导线插入COM端子,并将红色测试导线插入VΩ端子;

④将探针接触想要的电路测量点,测量电阻;

⑤查看液晶显示屏上的读数。

4.测试通断性

①切断被测电路的电源; ②将旋转功能开关转至“Ω” ;  ③将黑色测试导线插入COM端子,并将红色测试导线插入VΩ端子; ④将探针与待测电路或组件的两端连接;⑤如果电阻小于30Ω,蜂鸣器持续发声,表示连通,如果显示屏显示“OL”,表示电路开路。

5.保持:要捕获和保持当前读数,在读取读数时按“HOLD”按钮。再按一次“HOLD”按钮返回实时读数。

二、钳形表的使用注意事项

①不要在潮湿、肮脏或危险的环境中使用仪表;

②测量时要使用正确的端子、功能档和量程;

③切勿在测试导线插入输入插孔时测试电流;

④端子或任何一个端子与接地点之间施加的电压不能超过仪表上标示的额定值;

⑤对30V交流(有效值),42V交流(峰值)或60V直流以上的电压,应格外小心,这类电压有造成触电的危险;

⑥为避免因读数错误而导致触电或伤害,显示电池低电量指示符时应尽快更换电池;

⑦在打开后盖更换电池前,要先取下测试导线并断开仪表与被测电路的连接。在电池盖取下或机壳打开时,请勿操作仪表;

⑧如果钳口内的磨损标记已经看不清,请不要使用该钳表; ⑨仪表须由合格的专业维修人员来负责维修;

三、钳形表的维护保养规定

①经常保持仪表清洁,不准在仪器表面乱涂乱划。

②定期清洁仪器表面内部灰尘。
