使用直流单臂电桥时注意哪些问题


怎么使用直流单臂电桥,在用直流单臂电桥进行测量操作时,需要注意哪些问题,参考如下。

直流单臂电桥的使用注意事项

1、测量前,将检流计指针调零。

2、注意测量范围:直流单臂电桥以测量10~1MΩ电阻为好。用粗短导线将被测电阻牢固地接至标有“Rx”的两个接线端钮之间,尤其在测量小电阻时(如小于0.1Ω时),引线电阻和接触电阻均不能忽略,以避免带来较大的测量误差。

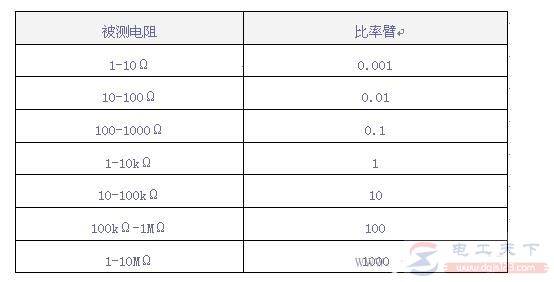

3、根据被测电阻的大小,选择合适的桥臂比率。在选择比率臂倍率时,应使比较臂的4挡电阻都可以用上。这样容易把电桥调到平衡,保证测量结果的有效数字,提高测量精度。

使用直流单臂电桥时注意哪些问题

4、电流线路接通后,按钮不能长时间按下,以免标准电阻因长时间通过电流而使阻值改变。

5、测量电感线圈的直流电阻时,先按下电源按钮,再按检流计按钮;测量结束,先断开检流计按钮,再断开电源,以免被测线圈的自感电动势造成检流计的损坏。

6、发现电池电压不足时应及时更换,以免将影响检流计的灵敏度,外接电源时,应符合说明书上规定电压值。如果长时间不用,应取出电池。

7、电桥使用完毕,先切断电源,然后拆除被测电阻,还要将检流计锁扣锁上,以防搬动过程中振坏检流计。对于没有锁扣的检流计,应将按钮断开,其常闭接点会自动将检流计短路,从而使可动部分得到保护。

8、测量高阻值(大于1MΩ电阻时,因电路中电流较小,平衡点不明显,可使用外接电源和高灵敏度检流计,但外接电压应按规定选择,过高则会损坏桥臂电阻。
