常用电工仪表分类符号及测量方法


有关常用电工仪表的分类与符号,电工仪表的型号,常用的电工测量方法,分类直接测量法、比较测量法、间接测量法等,感兴趣的朋友参考下。

一、常用电工仪表分类及符号

在电工作业中电工仪表一般分为安装式仪表、便携式仪表、电能表和实验室仪表,这些仪表的共同特点是通过读数直接获取测量结果,也称为直读式电工仪表。

1、指示仪表的分类

1)按作用原理分类

①磁电式仪表:根据通电导体在磁场中产生电磁力的原理制成。

②电磁式仪表:根据铁磁物质在磁场中被磁化后,产生电磁力的原理制成。

③电动式仪表:根据各个通电线圈之间产生电动力的原理制成。

④感应式仪表:根据交变磁场中的导体感应涡流,与磁场产生电磁力的原理制成。

⑤其他,如整流式、热电式、电子式、铁磁电动式等。

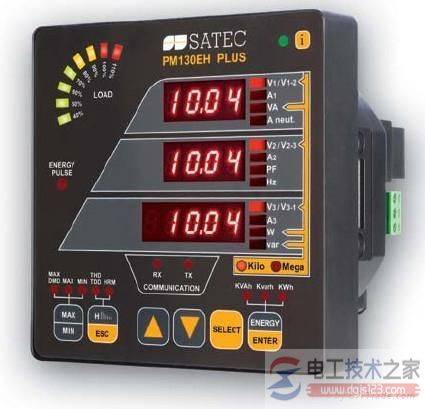

常用电工仪表分类符号及测量方法

2)按被测量的名称分类

电流表(如安培表、毫安表、微安表等)、电压表(如伏特表、毫伏表等)、功率表(瓦特表)、欧姆表、绝缘电阻表、电能表(瓦时计)、频率表、相位表(功率因数表)和多用途仪表(万用表)等。

2、电工仪表的型号

电工仪表的产品型号可以表达仪表的用途及作用原理,安装式指示仪表型号由五部分组成,形状第一位代号按仪表的面板形状最大尺寸编制,形状第二位代号按仪表的外壳尺寸编制,系列代号按仪表工作原理的系列编制。

安装式的型号解读:

①②③④—⑤

①形状第一位代号(数字);

②形状第二位代号(数字“0”可省略);

③系列代号(汉语拼音字母);

④设计序号(数字);

⑤用途号(国际通用号)。

二、常用电工测量方法

使用电工测量仪器或电工仪表,对未知电量进行测量则称为电工测量。

1、直接测量法

直接测量法是指测量结果可在一次测量的过程中得到的方法。它可以使用电工测量仪器或电工仪表直接测得被测量的数值。例如,用电流表直接测量电流、用电压表直接测量电压、用电桥直接测量电阻等,都属于直接测量方法。直接测量法的优点是简便、读数迅速,缺点是它的准确度除受到仪表基本误差的限制外,还由于仪表接人测量电路后,仪表的内阻被引入测量电路中,从而使电路的工作状态发生了改变,因此,直接测量法的准确度比较低。

2、比较测量法

比较测量法是将被测量与已知的标准值在仪表内部进行比较,从而得到被测量数值的一种方法。比较测量法可分为三种。

1)零值法

又称指零法,利用被测量对仪器的作用,与已知量对仪器的作用进行做比较的方法,由指零仪表作出判断。当指零仪表指零时,表明被测量与已知量相等。用零值法测量的准确度,取决于度量器的准确度和指零仪表的灵敏度。

2)较差法

利用被测量与已知量的差值,作用于测量仪器而实现测量目的的一种测量方法。

用已知量代替被测量,如不改变测量仪器原来的读数状态,这时被测量与已知量相等从而获取测量结果。

比较测量法可采用比较式仪表,如电位差计等。它的优点是准确度和灵敏度都比较高,但缺点是操作麻烦,设备复杂,速度较慢。

3、间接测量法

间接测量法是指测量时,只能测出与被测量有关的电量,然后经过计算求得被测量,如用伏特表、安培表测量电阻,先测得电阻两端的电压及电阻中的电流,然后根据欧姆定律计算出被测的电阻值。

问接测量法的特点是误差比直接测量法大。但在工程中的某些场合,如对准确度的要求不高,进行估算还足一种可取的测量方法。
