电流表与电压表的改装小知识


电流与电压表的改装小知识

有关电流与电压表的改装小知识,电流表与电压表的原理类似,对电流表的改装、电压表的改装,均是对灵敏电流计与电阻的改装,如何改装电流与电压表,一起来看看。

电流表和电压表都是由灵敏电流计加电阻组装而成的,它们都是根据电流的磁效应制作的。

表内都有一个磁铁和一个导电线圈,通电后,在磁铁的作用下会旋转.通过的电流越大,所产生的磁力越大,表的指针摆动幅度越大.这就是电流表、电压表的表头部分.

因为灵敏电流计,允许通过的电流很小,两端所能承受的电压也很小。

所以,要使电流表和电压表能测实际电路中的电流和电压,就必须并联/串联一定阻值的电阻.已起到分流/分压的作用.

1、改装电流表:

电流表是将灵敏电流计与一个阻值较小的电阻并联,并联的电阻起到分流作用.这样,就会使大部分电流通过并联的电阻,小部分电流经过表头。

而并联的电阻的阻值R1,可根据灵敏电流计的线圈阻值R、敏电流计最大量程I、电流表最大量程I1来计算.计算公式是:R1=R/[(I1/I)-1].

2、改装电压表:

电压表是将灵敏电流计与一个阻值较大的电阻串联,串联的电阻起到分压作用。

这样,即使两端加上比较大的电压,大部分电压都加在串联的大电阻上,表头上的电压就会很小。

而串联的电阻的阻值R,可根据公式:U=Ig(Rg+R)来计算(其中,U为电压表最大量程、Rg为表头的内阻、Ig为满偏电流、R为应串联的电阻).

将电流表改装为电压表的原理

理论上,直接将电流表与被测对象并联就可以测得其两端的电压.原理是:此时被测对象两端的电压等于电流表两端的电压,而电流表两端的电压等于通过电流表的电流与电流表内阻的乘积,将电流表的读数乘以电流表内阻就是被测电压.如果将电流表上的电流刻度直接标示成相应的电压值(即该电流值与内阻的乘积),就可在电流表上读取电压值,这时电流表就成为电压表了.

但实际上,由于电流表的内阻很小,由全电路欧姆定律可知,将它与被测对象并联后,会对原电路产生较大的影响,进而使得测量误差较大,被测对象电阻值越大,影响越厉害,测量的误差也越大,这是其一;另外,由于电流表内阻很小,可测量电压的范围就会很小,并且测量时通过电流表的电流会很大,当电压较高时会损坏电流表且极不安全,再高时,就不可能进行测量了。

解决办法:给电流表串联一个阻值较大的电阻,这样一来两个问题都解决了。电压表的读数相应变为将原电流值标示为对应的该电流值与电流表内阻和串联电阻之和的乘积即可。

因此,将电流表改装为电压表的原理是根据通过电流表的电流与被测电压和电流表内阻的关系,将电流表刻度标示为电压值读数.实际改装时会串联一个阻值较大的电阻,并通过改变该电阻的阻值来调整改装后电压表的量程.
将量程为 I 、内阻为 r 的电流表改装为量程为 V 的电压表,需要串联的电阻 R=V/I + r

电流表改装的公式是什么?

将灵敏电流计改装成安培表,在灵敏电流计上并联电阻,扩大电流表量程
设灵敏电流计内阻Rg,满偏电流Ig 安培表量程 I 并联电阻R
由并联电路规律
IgRg=(I-Ig)R
R=gRg/(I-Ig)

电流表改装的注意事项

无论是电流表还是电流表还是G表,事实上都是由于导线上通过电流磁效应使指针偏转.G表的对电流的量程很小,要改程量程更大的电流表的话,就要并联一个电阻(一般很小),将电流分流,原来的导线上通过原来的电流,并联的一条上也通过电流,而2路上的和就是表的整体量程了。

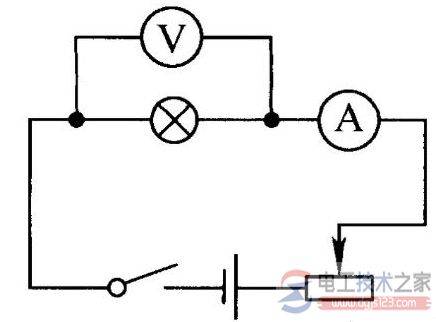

(显然如果并联一个电阻和G表一样的电阻,量程就扩大1倍了.)计算的话可以电流直接表示不容易记忆,看下面一个能学会:满足方程组 I1:G表电流最大值,I总:目标电流 r并:为需要并联的电阻 r0:G表电阻 I1+I2=I总 r0*I1=I2*r并 电压表的话相反,要串联一个大电阻,使得在很大电压下,电流依然很小.U=I0*(r0+r串) U:目标电压 I0 G表最大电流 r串:需要串联的电阻 电流表内接:问的是在测电源电动势的时候吧 理论上实验测的电动势不是精确的,因为电表不是理想电表.内接,电压表测的包含电流表的电压(不是电阻电压)。

电流表测到电阻的实际电流.电流表电阻大的时候不能内接。外接,电流表测的电流包含电压表的电流(不是电阻电流).电压表测到实际电压.电压表电阻小的时候不能外界.

怎样将电流计改装成电流表,电压表?

电流表和电压表都是由灵敏电流计加电阻组装而成的.它们都是根据电流的磁效应制作的.表内都有一个磁铁和一个导电线圈,通电后,在磁铁的作用下会旋转.通过的电流越大,所产生的磁力越大,表的指针摆动幅度越大.这就是电流表、电压表的表头部分.
因为灵敏电流计,允许通过的电流很小,两端所能承受的电压也很小,所以,要使电流表和电压表能测实际电路中的电流和电压,就必须并联/串联一定阻值的电阻.已起到分流/分压的作用.

(1)改装电流表:

电流表是将灵敏电流计与一个阻值较小的电阻并联,并联的电阻起到分流作用.这样,就会使大部分电流通过并联的电阻,小部分电流经过表头.而并联的电阻的阻值R1,可根据灵敏电流计的线圈阻值R、敏电流计最大量程I、电流表最大量程I1来计算.计算公式是:R1=R/[(I1/I)-1].

(2)改装电压表:

电压表是将灵敏电流计与一个阻值较大的电阻串联,串联的电阻起到分压作用.这样,即使两端加上比较大的电压,大部分电压都加在串联的大电阻上,表头上的电压就会很小.而串联的电阻的阻值R,可根据公式:U=Ig(Rg+R)来计算(其中,U为电压表最大量程、Rg为表头的内阻、Ig为满偏电流、R为应串联的电阻).
追问:
当并联或串联的电阻增大时,电流表与电压表的量程怎么变?
追答:
当并联或串联的电阻增大时,电流表的量程变小;电压表的量程变大。
