电压表的4条读数规则


有关电压表的读数方法,在对电压表读数时需要掌握哪些读数规则,一般读数估读到多少才合适,电工天下小编带大家来了解下。

电压表的读数规则

电压表的估读方法:

1、量程为3 V和3 A的电压表和电流表,其最小分度为0.1 V和0.1 A, 读数要估读到最小分度的十分之一。

2、量程为0.6 A的电流表,其最小分度为0.02 A, 读数要估读到最小分度的一半,即不足半格的略去,超过半格的要按半格读出。

最后读数如果以安培为单位,小数点后面有两位,尾数可能为0、1、2、3。

3、量程为15 V的电压表,其最小分度为0.5 V, 读数要估读到最小分度 的。最后读数以伏特为单位,小数点后面只有一位,尾数为0、1 2、3、4。

4、根据表的量程及最小分度值,正确读出表的读数,包括估读。

电压表的4条读数规则

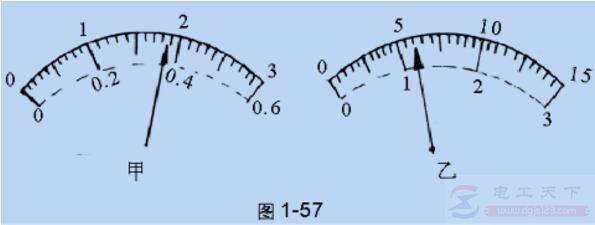

例题:如图1-57甲、乙两图为常用的电流表和电压表的刻度盘,在甲图中若接入电路的“+”和“-0.6”两个接线柱,则表的示数为_____;若接入电路的是“+”和“-3”两个接线柱,则表的示数为_____. 在乙图中,若选用的量程为0~15 V,则表的示数为_____,若选用的量程为0~3 V,则表的示数为_____。

解答:在甲图中,若选用的量程为0.6A,则最小分度为0.02A,读数应估读到其最小分度的1/2,不是半格的舍去,超过半格的读半格,所以读数为0.37A。若选用的量程为3A,则最小分度为0.1 A,读数应估读到其最小分度的1/10,所以读数为1.86 A。

在乙图中,若选用的量程为15V,则最小分度为0.5V,读数应估读到其最小分度的1/5,所以读数为6.0V。若选用的量程为3V,则最小分度为0.1V,读数应估读到其最小分度的1/10,所以读数为1.20V。

以上就是电压表的读数规则的相关知识,希望对大家有所帮助。
