有关DA-16电压表的技术指标，DA-16电压表的原理，DA-16电压表的使用说明，通过DA16电压表的系统框图，深入了解这款电压表的工作原理。
一、DA-16电压表的技术指标
1、测量电压的频率范围
20Hz～1MHz；
2、交流电压的测量范围
100μV～300V，十一个量程：1mV 、3mV、10mV、30mV、100mV、300mV、1V、3V、10V 、30V、100V、300V。
3、基准条件下的电压固有误差
小于等于±3％；
4、基准条件下的频率影响误差
20Hz～10KHz、±5％，100KHz～1MHz、±10％。
5、仪器的输入阻抗
在1KHz时输入电阻大于1MΩ。
6、输入电容
1mV～0.3V、约70F，1V～300V、约50F。
二、DA-16电压表的原理

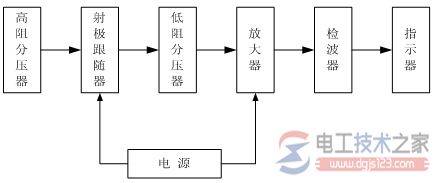

DA16系统框图，如图1所示：
图1 DA16系统框图
1、分压器

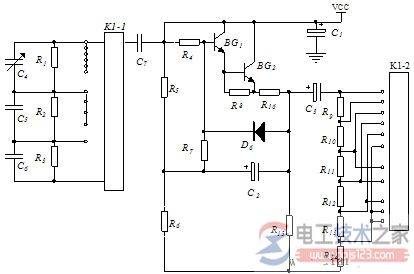

DA-16晶体管输入回路电路原理图，如图2所示：
图2 DA-16晶体管输入回路电路原理图
2、射极输入器
DA-16晶体管输入回路电路原理图，如图3所示：
图3 DA-16晶体管输入回路电路原理图
3、放大器

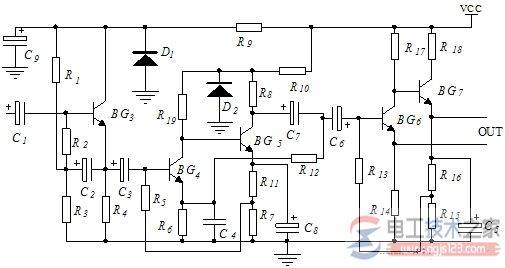

DA-16晶体管放大回路电路原理图，如图4所示：
图4 DA-16晶体管放大回路电路原理图
4、检波电路

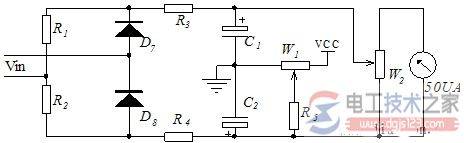

检波指示电路原理图，如图5所示：
图5 检波指示电路原理图
5、稳压电源

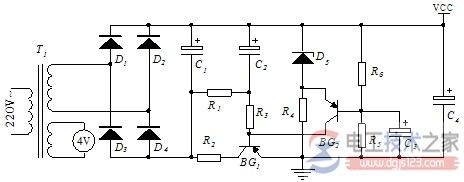

电源电路原理图，如图6所示：
图6 电源电路原理图
6、显示
采用指针式电表指示。
三、DA-16电压表的使用说明
1、毫伏表表面应垂直放置。来自：电工天下
2、接通电源，指示灯亮，电表指针会摆动数次，将输入线短接，校正调零旋钮，使指针在零位置，即可进行测量。
3、测量前，将测量范围放置适当的档级，以免过载太大烧坏晶体管。
4、所测交流电压中的直流分量不得大于300V。
5、由于本仪器灵敏度较高，使用时必须正确选择接地点，以免造成错误测试。
6、用本表测量市电，相线接输入端，中线接地，不应反接，测量36V以上的电压，注意机壳带电。
