万用表测量电磁铁好坏的方法


如何来测量电磁铁的好坏,有什么好的方法,用万用表来测量电磁铁的好坏是不是可以,通过测量电磁铁线圈阻值的大小,来判断一块电磁铁究竟是好还是坏,有需要的朋友参考下。

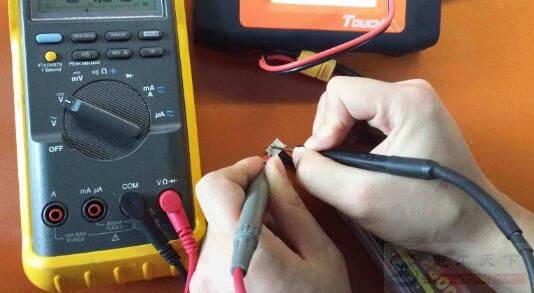

万用表测量电磁铁的好坏

一般用万用表来测量直流电阻值,小型高压线圈一般几百几千或最大几兆欧姆,对精确度要求不高,通过实测值跟设计值或其他无故障的同等线圈相比较。 而低压线圈一般是毫欧级别的,用万用表是测不出来精确阻值的(误差很大),必须使用专用的直阻测试仪。

但在实际的测量中,不能说实测值跟设计值一样或差不多便断定线圈是好的,有时线圈匝间或层间绝缘损坏,则用万用表无法测量出来。

可以改用电阻档测量,先用一个正常的电磁铁线圈测量下电阻,再测量有问题的电磁铁线圈,阻值相差太大时,表示电磁铁不正常。

万用表测量电磁铁好坏的方法

测量电磁铁好坏的问题分析:

电磁铁的问题:有时吸力不够吸不进去,有时吸力过大弹出过慢,有时吸有时不吸,怎么测量电磁铁?

可用万用表来测量电磁铁,用万用表来检查线圈通断电阻的大小,以此来判断电磁铁的好坏。

线圈的参数基本不变,吸力大小由电压高低、弹簧力大小、铁芯初始位置决定。

重点检查下电压是否波动,弹簧力是否在允许范围内。

铁芯初始位置是指电磁铁线圈未通电前,铁芯离线圈底部的挡铁距离,此距离过大就会吸不上。

对于有时吸力过大弹出过慢的问题,吸力过大只影响铁芯吸进去的速度,与能否弹出没有关系。铁芯弹出时线圈已断电,弹出速度的快慢由弹簧力决定。

可见,问题不是出在线圈上,该问题不需要用万用表来测量。

以上就是用万用表来测量电磁铁好坏的方法,希望对大家有所帮助。

电磁铁的结构与原理图解

万用表测量电磁铁好坏的方法

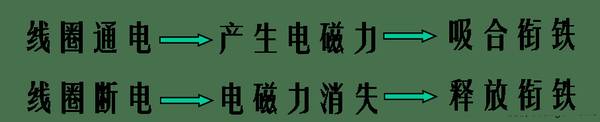

电磁铁的结构与工作原理,电磁铁主要由铁芯、绕组、衔铁,电磁铁是利用载流铁心线圈产生的电磁吸力来操纵机械装置,将电能转换为机械能。
