万用表有效值的含义_万用表的有效值的三种情况


有关万用表中有效值、真有效值与均方根值的含义,以及万用表的有效值的三种情况:标准平均值法,峰值检测法,真有效值法。

万用表中有效值的含义

对于交流电,其电压是一个变化的波形,通常描述它的电压值是指其有效值,如所说的220V供电,其峰值电压为三百一十多伏,峰峰值为六百多伏。

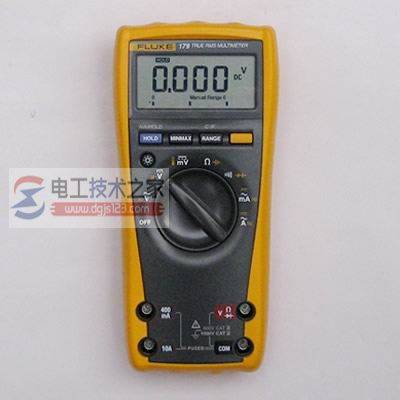

万用表有效值的含义_万用表的有效值的三种情况

1、有效值:通过发热(功率)来定义的,某一交流电通过电阻器产生热量与另一直流电通过该电阻器,如果在相同时间内产生的热量相等,那么该直流电电压值即为此交流电电压的有效值。

2、真有效值:有效值的定义是通过发热来定义的,但在测量仪器中按此方法来有效值电压的测量是很难实现的,所以大多数电压测量仪器中,如万用表测量电压,其测量方法并不是按有效值定义的“发热”来进行测量的,其中一类万用表以正弦波为参考,通过正弦波的峰值为根号2倍的有效值之间关系来得到有效值(或者通过平均值来推导),此类方法得到的有效值只对正弦波形类的交流电压才是正确,对其它形状的波形将会产生偏差。

另一类万用表电压值是直流分量、基波和各高次谐波有效值平方求出的,此值与有效值定义类似,对波形的形状是没有要求的,为区分此类有效值与通过正弦波求得有效值仪表的不同,在测量仪表中将此流行叫为“真有效值”。

3、均方根值:有效值(在测量仪表上应该为真有效值)的另一种叫法。

万用表测量电压、电流的有效值

万用表的有效值的三种情况

1、校准平均值法,校准平均值也称修正平均值,或校准到有效值的整流平均值,其原理就是通过整流及积分电路,将交流信号变为直流信号,再根据正弦波的特点,乘以一个系数,对于正弦波而言,乘以该系数后,其结果等于正弦波的有效值。因此,该方式仅限于正弦波测试。

2、峰值检波法,通过峰值检波电路,获取交流信号的峰值,再根据正弦波的特征,乘以一个系数,对于正弦波而言,乘以该系数后,其结果等于正弦波的有效值。因此,该方式仅限于正弦波测试。

3、真有效值法,采用真有效值电路,将交流信号转变为直流信号再测量。该法适用任意波形的真有效值测试。大多数的万用表采用的是前两种方式。且对信号的频率有较大限制。
