万用表的基本误差问题_万用表误差的计算方法


有关万用表的基本误差问题,万用表的基本误差的两种表示方法,万用表的基本误差范围见表1,这里分享一个万用表误差的计算方法的例子,供大家学习参考。

一、万用表的基本误差

万用表的基本误差有两种表示方法。

对于直流和交流电压挡、电流挡,是以刻度尺工作部分上限的百分数表示的,这些挡的刻度呈线性或接近于线性;对于电阻挡,因刻度呈非线性,故改用刻度尺总弧长的百分数来表示基本误差。

万用表说明书或表盘上注明的电阻挡基本误差值,仅对欧姆刻度尺的中心位置(即欧姆中心)适用,其余刻度处的基本误差均大于此值。

万用表的基本误差范围见表1,具体数值可从万用表的表盘上查出。

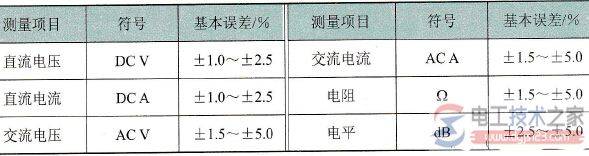

表1 万用表的基本误差范围

万用表的基本误差问题_万用表误差的计算方法

二、万用表的误差问题

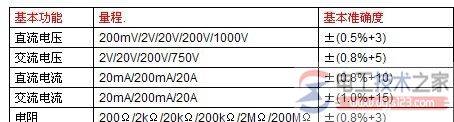

万用表上标着精确度,如下图:

万用表的基本误差问题_万用表误差的计算方法

万表的精确度是指这个表的测量范围(200mv/2v/20v/200v/1000v)和误差范围(+-(0.5%+3))。

例如:

定值110V直流的,就要打到直流200V档位,他的测量误差范围是110v+(+-(0.5%+3))v

定值220V交流的,就要打到交流750V档位,他的测量误差范围是220v+(+-(0.8%+5))v

如果值不对,要确认是不是没电了。

以直流电压2V点为例:

基本准确度为:±(0.5%+3),若你的万用表2V量程分辨力为0.001V;

那么误差上限=2*(1+0.5%)+0.001*3=2.013V

误差下限=2*(1-0.5%)-0.001*3=1.987V

所以2V这个误差就是±0.013V

三、万用表误差的计算方法

问题:

一块50元低档数字万用表,常用来放在20V测电池电压。曾量过一个精确1.4V的电压,此表显示为1.39,此时误差0.01。当测多块充满的锂电时,都为4.17V。此充电器为1879芯片,充满应为精准的4.20。充电器的卖家解释为:1.4*3=4.2,0.01*3=0.03,4.20-0.03=4.17。请问,如果万用表有误差,在这我举例的这种情况下,4.2V应该显示为4.19还是4.17?谢谢!

解答:

误差:%=0.01/1.4×100≈0.71%(0.0071)

误差为0.71%时:

4.2×0.0071≈0.03(V)

4.2-0.03=4.17(V)
