如何用单相功率表测量单相交流电源功率?


有关单相功率表测量单相交流电源功率的方法,电压端钮接在W左边的电流端钮上,电压端钮接在W右边的电流端钮上,用单相功率表测量单相交流电源功率的两种线路。

单相功率表测量单相交流电源功率的方法

使用单相功率表测量单相交流电源功率的线路,如图:

如何用单相功率表测量单相交流电源功率?

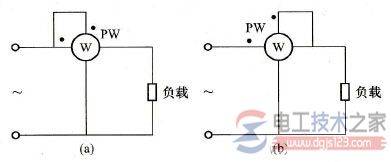

图1,用单相功率表测量单相交流电源功率的两种线路

(a)电压端钮接在W左边的电流端钮上;

(b)电压端钮接在W右边的电流端钮上。

图中的W即为单相功率表,功率表的连线必须遵守“发电机端”的规则。(电工:www.dgjs123.com)

应将标有“.”号的电流端钮接至电源端,另一电流端钮接至负载端,标有“.”号的电压端钮可接到任一电流端钮,但另一电压端钮则应该接到负载的另一端。

在图 (a)中,电压端钮接在W左边的电流端钮上,图 (b)中电压端钮接在W右边的电流端钮上,测量单相交流电压时,可根据实际十肯况选择两种方法中的一种。
