DT-830型数字万用表的测量范围与面板说明


DT-830型数字万用表

以 DT-830 型数字万用表为例,介绍测量范围和使用方法。

1、DT-830型数字万用表的测量范围

1)直流电压分为五档 : 200mV,2V,20V,200V,1000V 。

2)交流电压分为五档 : 200mV,2V,20V,200V,750V 。

3)直流电流分为五档 : 200 m V,2 mA,20mA,200mA,10A 。

4)交流电流分为五档 : 200 m V,2 mA,20mA,200mA,10A 。

5)电阻分为六档 : 200 W ,2k W ,20k W ,200k W ,2M W ,20M W

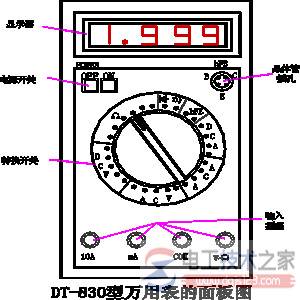

2、DT-830型数字万用表的面板说明
DT-830型数字万用表的测量范围与面板说明

1)显示器:
显示四位数字,最高位只能显示 1 或不显示数字,算半位,故称三位半()。最大指示为 1999 或 -1999 。当被测量超过最大指示值时,显示 “ 1 ” 或 “ -1 ” 。

2)电源开关:
使用时将开关置于 “ ON ” 位置;使用完毕置 于 “ OFF ” 位置。 来自:电工技术之家

3)转换开关:
用以选择功能和量程。根据被测的电量 ( 电 压、电流、电阻等 ) 选择相应的功能位;按被测量程的大 小性选择合适的量程。

4)输入插座:
将黑色测试笔插入 “ COM ” 的插座。红色测试笔有如下三种插法,测量电压和电阻时插入 “V ? W ” 插座; 测量小于 200mA 的电流时插入 “ mA ” 插座;测量大于 200mA 的电流时插入 “ 10A ” 插座。
