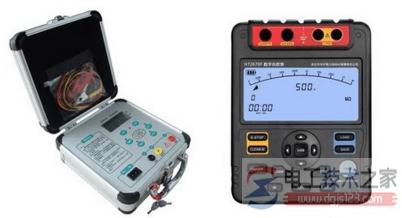

电子兆欧表的用法

电子兆欧表怎么用,兆欧表使用方法

一、兆欧表使用前的准备工作

1)测量前,检测仪表是否正常。

·开机检查,正常显示“OL”。

·看挡位是否可以正常转换(一般都有挡位选择即电压选择)。

·按下测试键,检查有无相应电压输出。

方法:用一台普通万用表选择直流电压最高挡位,然后将表笔插入兆欧表输出端,按下兆欧表测试键观察万用表上有无相应电压值的显示。

2)准备工作完成后,进入实地测量。

·如果测量时显示“OL”,有可能是被测电阻超出仪表测量范围,可以转换挡位(MΩ、GΩ,根据仪表本身功能配置来定)。

·仪表没有电压输出,无法测试,应按照上面介绍的方法重新检测兆欧表。

3)电子兆欧表多采用倍压电路,电池供电工作时所需供电电流较大,故在不使用时应关机(即便有自动关机功能的兆欧表,建议用完后也要手动关机)。

二、电子兆欧表的正确使用方法

数字兆欧表的接线柱共有三个:

一个为“L”即线端,一个“E”即为地端,再一个“G”即屏蔽端(也叫保护环),一般被测绝缘电阻都接在“L”“E”端之间,但当被测绝缘体表面漏电严重时,必须将被测物的屏蔽环或不须测量的部分与“G”端相连接。

这样漏电流就经由屏蔽端“G”直接流回发电机的负端形成回路,而不在流过数字兆欧表的测量机构(动圈)。-- 电工技术之家

这样就从根本上消除了表面漏电流的影响,特别应该注意的是测量电缆线芯和外表之间的绝缘电阻时,一定要接好屏蔽端钮“G”。

当空气湿度大或电缆绝缘表面又不干净时,其表面的漏电流将很大,为防止被测物因漏电而对其内部绝缘测量所造成的影响,一般在电缆外表加一个金属屏蔽环,与数字兆欧表的“G”端相连。

当用数字兆欧表摇测电器设备的绝缘电阻时,一定要注意“L”和“E”端不能接反,正确的接法:“L”线端钮接被测设备导体,“E”地端钮接地的设备外壳,“G”屏蔽端接被测设备的绝缘部分。

如果将“L”和“E”接反了,流过绝缘体内及表面的漏电流经外壳汇集到地,由地经“L”流进测量线圈,使“G”失去屏蔽作用而给测量带来很大误差。

另外,因为“E”端内部引线同外壳的绝缘程度比“L”端与外壳的绝缘程度要低,当数字兆欧表放在地上使用时,采用正确接线方式时,“E”端对仪表外壳和外壳对地的绝缘电阻,相当于短路,不会造成误差,而当“L”与“E”接反时,“E”对地的绝缘电阻同被测绝缘电阻并联,而使测量结果偏小,给测量带来较大误差。
