电流互感器变比检验的操作方法


有关电流互感器变比检验的操作方法,电流互感器现场变比检验一般采用电流法,用电流法测量电流互感器变比,不了解的朋友参考下。

电流互感器变比检验的操作方法

电流互感器是一种专门用作变换电流的特种变压器,在正常工作条件下,其二次电流实质上与一次电流成正比,而且在连接方向正确时,二次电流对一次电流的相位差接近于零。

电流互感器作为电力系统中的重要设备,对其进行电气性能试验是很重要的,对于电流互感器而言,变比试验是绝不可少的试验项目,电流互感器变比关系到计量的准确性与保护的可靠性。

电流互感器变比检验的操作方法

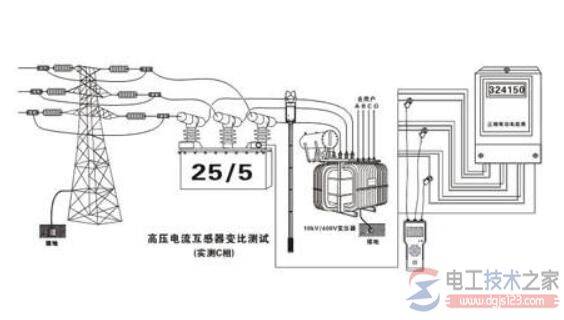

电流互感器现场变比检验一般采用电流法,用电流法测量电流互感器变比,实际上是模拟在额定电流情况下的实际运行条件,是一种很理想的试验方法,测量的精度高,但随着电力系统的不断发展,单台发电机的容量越来越大,其出口电流已经达到数万安培。

例如,800 MW的发电机组,额定电压为20 kV,额定电流为:800/(20×31/2) = 23.094 kA,相应使用的电流互感器一次电流很大。

若用电流法测量一次电流为几万安培的电流互感器变比,在现场很难做到:

1,额定大电流很难达到(需大容量调压器);

2,需要的标准电流互感器或升流器的体积大,造价高,若降低被测电流互感器一次电流进行试验,那么其变比误差会很大,试验就毫无意义。

因此,电流法测量电流互感器变比的方法,在施工现场越来越受到限制。

在电流法的基础上介绍另一种电流互感器变比的试验方法——电压法。该方法适用于施工现场对电流互感器变比检验。

电压法具有适用范围广,使用设备少,设备简单的优点,是一种简单方便试验方法。
