互感器怎么穿线,互感器穿几根线?(图文)


关于互感器的穿线方法,一般互感器穿几根线,电流互感器配用电表时可穿1--3根线,最多不超过5根,互感器的穿线方法及注意事项,电工天下小编整理了互感器怎么穿线的方法,一起来看下。

互感器的接线方法

一、互感器穿几根线?

电流互感器配用电表时可穿1--3根线,最多不超过5根。

穿线方法及注意事项:

1、通常电流互感器配用电表时,其一次侧只需穿1根线就行了。也就是说,若一次侧总电流为200A时,配用的电流表是200/5,选用的电流互感器也是200/5时,这时电流互感器的一次侧只需穿1根线就行了。这时的电量=电表的读数差×电流互感器的变比200/5。

首先,根据负荷的大小确定互感器的倍率,然后将一次线按要求从互感器的中心穿绕,注意不能以绕在外圈的匝数为绕线匝数,应以穿入电流互感器内中的匝数为准。

2、有时(一般为自制电量计量盘时),手头没有规格合适的电流互感器,仅有不同规格的电流互感器,为了节约成本可以将计就计,利用其它规格的电流互感器代用。

如:一次侧总电流为200A时,配用的电流表是200/5,选用的电流互感器则是600/5时,这时电流互感器的一次侧就需穿3根线才行了。这时的电量=电表的读数差×电流互感器的变比600/5/3。

如最大变流比为150/5的电流互感器,其一次最高额定电流为150A,如需作为50/5的互感器来用,导线应穿绕150/50=3匝,即内圈穿绕3匝,此时外圈为仅有2匝(即不论内圈多少匝,只要是从内往外穿,那么外圈的匝数总是比内圈少1匝的,当然如果导线是从外往内穿则反之),此时若以外圈匝数计,外圈3匝则内圈实际穿芯匝数为4匝,变换的一次电流为150/4=37.5A,变成了37.5/5的电流互感器,倍率为7.5,而在抄表中工作人员是以50/5、倍率为10的电流互感器来计算电度的,其误差为:(10-7.5)/7.5=0.33即多计电度33%。

注意:变比根据需要随时调整。

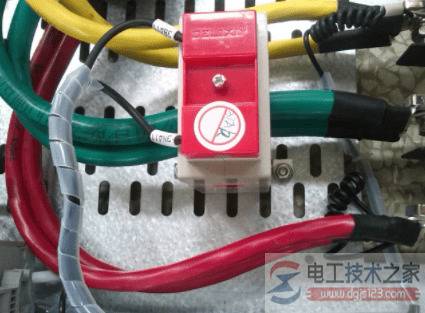

互感器怎么穿线,互感器穿几根线?(图文)

二、电流互感器接线时穿几根线

电流互感器正确的接线方法:

1、首先,根据负荷的大小确定互感器的倍率,然后将一次线按要求从互感器的中心穿绕,注意不能以绕在外圈的匝数为绕线匝数,应以穿入电流互感器内中的匝数为准。

2、如最大变流比为150/5的电流互感器,其一次最高额定电流为150A,如需作为50/5的互感器来用,导线应穿绕150/50=3匝,即内圈穿绕3匝,此时外圈为仅有2匝(即不论内圈多少匝,只要是从内往外穿,那么外圈的匝数总是比内圈少1匝的,当然如果导线是从外往内穿则反之),此时若以外圈匝数计,外圈3匝则内圈实际穿芯匝数为4匝,变换的一次电流为150/4=37.5A,变成了37.5/5的电流互感器,倍率为7.5,而在抄表中工作人员是以50/5、倍率为10的电流互感器来计算电度的,其误差为:(10-7.5)/7.5=0.33即多计电度33%。
