电流互感器图形符号怎么画?

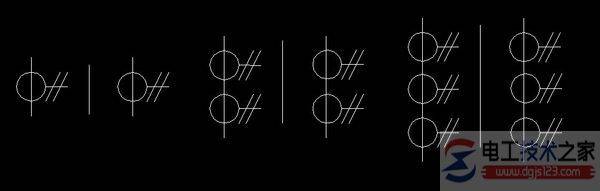

有关电流互感器图形符号的画法,电流互感器在一次图上的正确画法,一个圈圈一竖代表一个绕组,两个圈圈一竖代表二个绕组,三个圈圈一竖代表三个绕组。

电流互感器图形符号的画法

电流互感器在一次图上的正确画法:

1竖加一圆圈;2竖加一圆圈,圆圈右侧加“-//”。

那种画法是最新标准画法?是一个圆圈 和 — // 组成,请问//表示什么意思?

电流互感器图形符号怎么画?

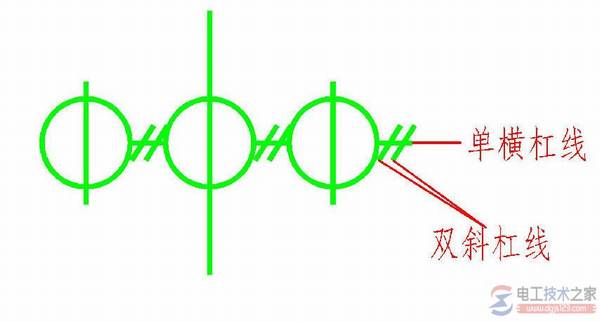

右边符号正确,圆圈与一根线表示铁芯一次穿线,‘— // ’表示二次线为两根。电流互感器图形符号的画法。

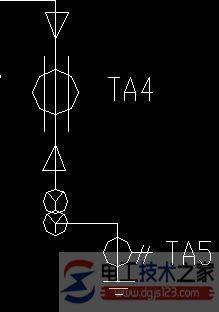

零序电流互感器的图形符号,参照下图:

电流互感器图形符号怎么画?

电流互感器图形符号怎么画?

参见《GB/T4728.6-2000电气简图用图形符号 第6部分 电能的发生与转换》P14~P16.有各种电压、电流互感器的标准符号。

一个圈圈一竖代表一个绕组,两个圈圈一竖代表二个绕组,三个圈圈一竖代表三个绕组。电工天下

电流互感器图形符号怎么画?

电流互感器符号

电流互感器图形符号怎么画?

电流互感器一次绕组电流I1与二次绕组I2的电流比,叫实际电流比K。电流互感器在额定电流下工作时的电流比叫电流互感器额定电流比,用Kn表示。

Kn=I1n/I2n

电流互感器(简称CT)的作用是可以把数值较大的一次电流通过一定的变比转换为数值较小的二次电流,用来进行保护、测量等用途。

如变比为400/5的电流互感器,可以把实际为400A的电流转变为5A的电流。

两个圈,表示这个电流互感器二次侧有两个线圈,有两个电流输出。当然了也可能是三个圈,表示二次侧是三个线圈,有三个电流输出。

这样的电流互感器一般用高压上,一组线圈输出的电流供给电流表或者是继电保护,另外一组线圈供给电度表。
