电流互感器与电压互感器的变比检查


如何进行电流互感器与电压互感器的变比检查,检查电流互感器的变比,采用与标注电流互感器相比较的方法,对于变比在变比电桥测量范围内的电压互感器,变比较大的电压互感器,采用不同的测量方法。

互感器变比的检查方法

1、电流互感器变比的检查

检查电流互感器的变比,采用与标注电流互感器相比较的方法。试验接线如图1-1。

电流互感器与电压互感器的变比检查

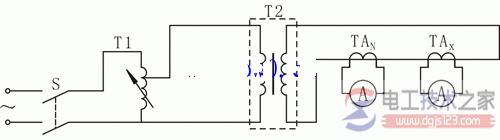

图1-1 电流互感器变比检查试验接线图

T1—单相调压器;T2—升流器;

TAN—标准电流互感器;TAX—被试电流互感器

试验时,将被试电流互感器与标准电流互感器一次测串联,二次侧各接一只0.5级电流表,用调压器和升流器供给一次侧一合适电流,当电流升至互感器的额定电流值时(或在30%~70%额定电流范围内多选几点),同时记录

两只电流表的读数,则被试电流互感器的实际变比为:

K=KNIN/I

变比误差为:△K=[(K-KxN)/KxN]×100%

以上式中 KN、IN——标准电流互感器的变比和二次电流值;

K、I——被试电流互感器的变比和二次电流值;

KxN——被试电流互感器的额定变比。来自:电工天下

试验时应注意,应将非被试电流互感器二次绕组短路,严防开路;应尽量选择使标准电流互感器与被试电流互感器变比相同,如果变比正确的话,其二次绕组电流表读数也应相同。

2、电压互感器的变比检查

对于变比在变比电桥测量范围内的电压互感器,可直接采用全自动变比组别测试仪测量其变比。

对于变比较大的电压互感器,检查其变比可采用双电压表法或采用图1-2所示用与标准电压互感器相比较的方法。

用图1-2所示方法对电压互感器进行变比测量时,应注意一般通过调压器和试验变压器向高压侧施加电压,在二次侧测量。

电流互感器与电压互感器的变比检查

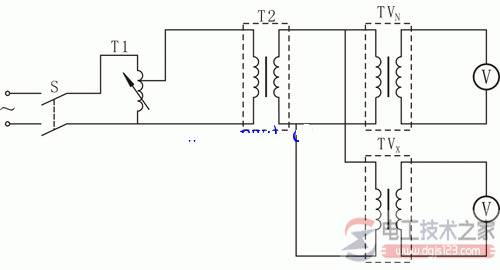

图1-2 电压互感器变比检查试验接线图

T1—单相调压;T2—试验变压器;

TVN—标准电压互感器;TVX—被试电压互感器
