一次系统图中电流互感器的符号含义


有关电流互感器的知识,介绍了一次系统图中常见电流互感器的符号含义,在集成电气一次系统图上,常用圆圈代表电流互感器的绕组,那么电流互感器符号怎么表示,一起来看下。

电流互感器的符号含义

电流互感器,Current transformer 简称CT,在最新的国标中用TA表示,与旧国标中的LH(“LH”是电流互感器的“流”、“互”二字的汉语拼音第一个字母的组合)对应。

在一次系统图中常见电流互感器符号如下:

一次系统图中电流互感器的符号含义

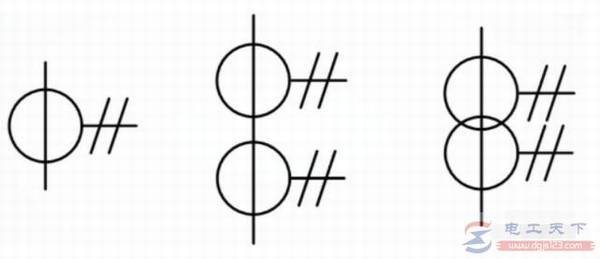

图1:电流互感器符号及解释

图中,圆圈代表电流互感器的二次绕组,垂直线段代表互感器一次绕组,对于穿心式电流互感器,一次绕组实际由一次电缆或铜排替代。右侧两根斜线代表二次绕组输出的两根线。

在集成电气一次系统图上,常用圆圈代表电流互感器的绕组,一个圆圈代表一个绕组,如果有二个圆圈连排,就说明该电流互感器有二个绕组,如果有三个圆圈连排,就说明该电流互感器有三个绕组。

上图中,中间和右侧两个图例均包含两个圆圈,均表示两个二次绕组的互感器。中间图例两个圆圈有不重叠,表示两个二次绕组均有各自的铁芯,也就是包含两个铁芯和二次绕组。右侧图例两个圆圈重叠,表示两个二次绕组公用一个铁芯,即:包含一个铁芯和两个二次绕组。

一般有二个绕组的电流互感器,一个绕组用于测量或计量,一个绕组是P级精度的,用于保护;有三个绕组的电流互感器,一般一个绕组用于计量,一个绕组用于测量,一个绕组是P级精度的,用于保护;四个绕组的电流互感器一般是一个绕组用于测量,一个绕组用于计量,另外二个绕组是P级精度的,都用于保护。

对于两个二次绕组的电流互感器,一般一个绕组精度较高用于测量或计量,一个绕组是P级精度的,用于保护;有三个二次绕组的电流互感器,一般一个绕组精度最高用于计量,一个绕组精度次之用于测量或控制,一个绕组是P级精度的,用于保护;或者一个绕组用于计量,二个绕组是P级精度的,都用于保护。

以上就是一次系统图中电流互感器的符号含义的相关知识,希望对大家有所帮助。
