有关电流互感器的接线方法,在对电流互感器接线时,可以使用多种接线方式,比如一台电流互感器接线的直接接入方式,两台或三台电流互感器的星形与V形接线方式,下面一起来学习下。

电流互感器的接线方法

如下图:

电流互感器的几种接线方法,经典实例值得收藏

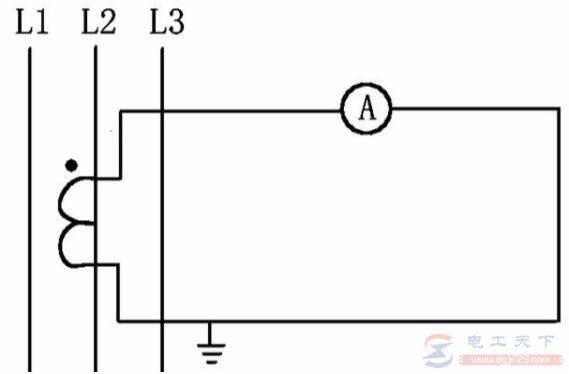

上图中,一台互感器接线,多用于测量对称三相电路中线路上的电流。

电流互感器的几种接线方法,经典实例值得收藏

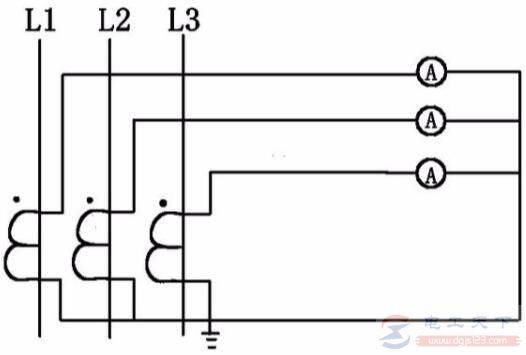

上图中为三台互感器星形接线方法,可以测量对称和不对称三相电路(包括三相四线)中线路上的电流。

电流互感器的几种接线方法,经典实例值得收藏

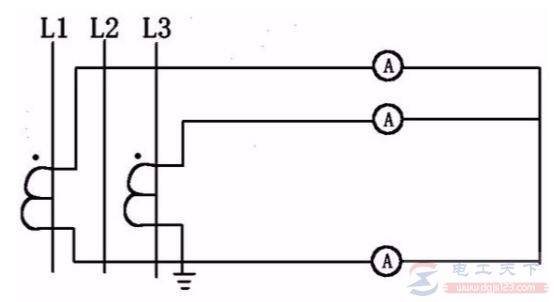

上图中为两台互感器V形接线方法,测量对称和不对称三相三线电路中线路上的电流。三相电流矢量和为零,最下面电流表测量的未装互感器那相的电流。这种接法也可以用于继电保护接线,但灵敏度比较低。

电流互感器的几种接线方法,经典实例值得收藏

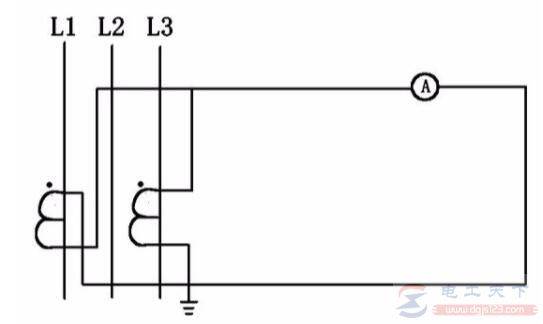

上图中为两台互感器电流差接线法,多用于线路、电机、并联电容器的继电保护接线,灵敏度比较高。
