倾角传感器的工作原理,倾角传感器的安装方法


有关倾角传感器的知识,介绍了倾角传感器的工作原理,倾角传感器是一种运用惯性原理的加速度传感器,倾角传感器在安装时要掌握一定的技巧,下面具体来看下。

一、倾角传感器的工作原理

倾角传感器常用于系统的水平测量,从工作原理上分为“固体摆”式、“液体摆”式、“气体摆”三种倾角传感器,倾角传感器还可用于测量相对于水平面的倾角变化量。

理论基础是牛顿第二定律,根据基本的物理原理,在一个系统内部速度是无法测量的,但可以测量其加速度。如果初速度已知,可以通过积分计算出线速度,计算出直线位移。所以,其实是运用惯性原理的一种加速度传感器。

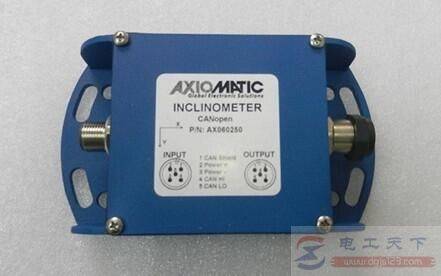

倾角传感器的工作原理,倾角传感器的安装方法

当倾角传感器静止时,侧面和垂直方向没有加速度作用,那么作用在它上面的只有重力加速度,重力垂直轴与加速度传感器灵敏轴之间的夹角就是倾斜角。

随着MEMS技术的发展,惯性传感器件在过去的几年中成为最成功、应用最广泛的微机电系统器件之一,而微加速度传感器是惯性传感器件的杰出代表。

作为最成熟的惯性传感器应用,现在的MEMS加速度传感器有非常高的集成度,即传感系统与接口线路集成在一个芯片上。

倾角传感器把MCU,MEMS加速度传感器,模数转换电路,通讯单元全都集成在一块非常小的电路板上面,可以直接输出角度等倾斜数据,在使用时更加方便易用。

二、 倾角传感器的安装方法

倾角传感器在安装时要掌握一定的技巧,一般的倾角传感器会有内置零位调整,用户应根据要求定制零位调整按钮,从而实现在一定的角度置零的功能。

在倾角传感器安装前,需要确定安装位置和需要测量什么角度是相对于哪个平面,只要将传感器固定在一定的平面,测量前使用零位按钮实现清零功能,方便读取角度,减少不必要的误差。
