家庭配电箱盘面组装配线怎么实现?


有关家庭配电箱盘面组装配线的实现方法,家用配电箱一般是照明使用,如何做好家用配电箱的加工工作,配电盘的加工与盘面的组装配线是怎样的,一起来了解下。

家庭配电箱盘面组装配线方法

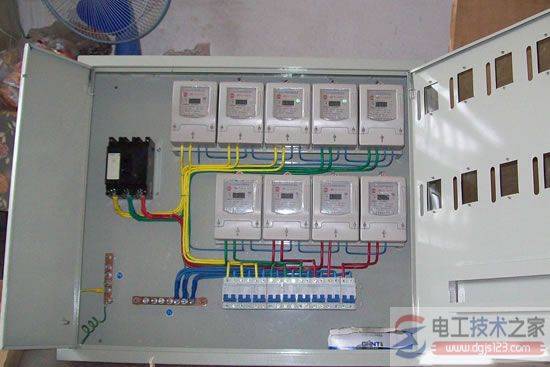

家庭配电箱盘面组装配线怎么实现?

家用配电箱一般都是用来照明用的,在安装家用照明配电箱之前,需要做好配电箱的加工工作,配电箱的加工是指配电盘的加工,一般来说盘面可以采用厚塑料板,包括铁皮的木板或者是钢板。

以采用钢板做盘面为例,将钢板按尺寸用方尺量好,画出切割线后进行切割。切割后用扁锉将棱角锉平。盘面可采用厚塑料板、包铁皮的木板或钢板。以采用钢板做盘面为例,将钢板按尺寸用方尺量好,画好切割线后进行切割。切割后用扁锉将棱角锉平。

家庭用配电箱盘面的组装配线

1、实物排列:将盘面板放平,再将全部电具、仪表置于其上,进行实物排列。对照设计图及电具、仪表的规格和数量,选择最佳位置使之符合间距要求,并保证操作维修方便及外型美观。

2、加工:位置确定后,用方尺找正,画出水平线,分均孔距。然后撤去电具、仪表,进行钻孔(孔径应与绝缘嘴吻合)。钻孔后除锈,刷防锈漆及灰油漆。

3、固定电具:油漆干后装上绝缘嘴,并将全部电具、仪表摆平、找正,用螺丝固定牢固。电工技术之家

4、电盘配线:根据电具、仪表的规格、容量和位置,选好导线的截面和长度,加以剪断进行组配。盘后导线应排列整齐,绑扎成束。压头时,将导线留出适当余量,削出线芯,逐个压牢。

但是,多股线需用压线端子。如立式盘,开孔后应首先固定盘面板,然后再进行配线。

按照以上步骤来安装住宅配电箱会比较方便,正确的安装好配电箱对于后期的工作是非常重要。
