仪用互感器分类及使用注意事项


有关仪用互感器的分类,仪用互感器分为电压互感器、电流互感器,仪用互感器是一种测量用的变压器,仪用互感器的工作原理与使用注意事项。

仪用互感器分类及使用注意事项

仪用互感器是一种测量用的变压器。

互感器的作用:扩大电流和电压仪表的量程,使测量电路与被测电路的高电压、大电流的电路隔开,以保护工作人员和仪表设备的安全。

一、电压互感器

1、电压互感器的工作原理

电压互感器工作原理图,如图:

仪用互感器分类及使用注意事项

图1 电压互感器工作原理图

电压互感器本质上是空载运行的降压变压器。

仪用互感器分类及使用注意事项

2、电压互感器的使用注意事项

1)二次绕组禁止短路,以免过流。

2)为保证安全,二次绕组与铁心必须接地。

二、电流互感器

1、电流互感器的工作原理

电流互感器工作原理图如图2所示。

仪用互感器分类及使用注意事项

图2 电流互感器工作原理图

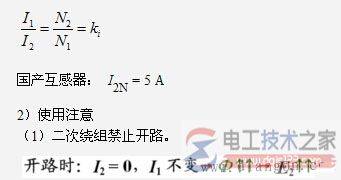

电流互感器本质上是短路运行的升压变压器。

仪用互感器分类及使用注意事项

2、电流互感器的使用注意事项

1)二次绕组禁止开路。

开路可能造成高压,损坏互感器的绝缘并危及工作人员安全。

2)一次绕组工作电压较高时,二次绕组与铁心必须接地。
