电压互感器与电流互感器原理图解说明


有关电压互感器与电流互感器的原理说明,通过具体的电压互感器与电流互感器的原理图,了解电压互感器与电流互感器是如何工作的。

电压互感器与电流互感器的原理图

互感器利用电磁感应原理将高电压转换成低电压,或将大电流转换成小电流,为测量装置、保护装置、控制装置提供合适的电压或电流信号。

1.电压互感器

电力系统常用的电压互感器,其一次侧电压与系统电压有关,通常是几百伏~几百千伏,标准二次电压通常是100V和100V/ 两种;

2.电流互感器

电力系统常用的电流互感器,其一次侧电流通常为几安培~几万安培,标准二次电流通常有5A、1A、0.5A等。

一、电压互感器的原理

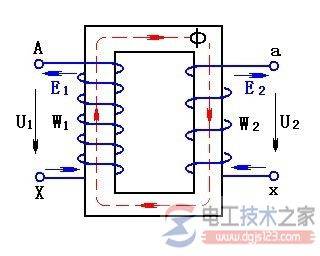

电压互感器的原理与变压器相似,如图1:

电压互感器与电流互感器原理图解说明

图1  电压互感器原理

一次绕组(高压绕组)和二次绕组(低压绕组)绕在同一个铁芯上,铁芯中的磁通为Ф。

根据电磁感应定律,绕组的电压U与电压频率f、绕组的匝数W、磁通Ф的关系为:

二、电流互感器的原理

在原理上也与变压器相似,如图2:

电压互感器与电流互感器原理图解说明

图2  电流互感器的原理

与电压互感器的主要差别是:正常工作状态下,一、二次绕组上的压降很小(注意不是指对地电压),相当于一个短路状态的变压器,所以铁芯中的磁通Ф也很小,这时一、二次绕组的磁势F(F=IW)大小相等,方向相反。

即电流互感器一、二次之间的电流比与一、二次绕组的匝数成反比。
