磁铁靠近磁电传感器IC1时的状态分析


有关磁铁靠近磁电传感器IC1时的状态分析,当磁铁靠近磁电传感器IC1时,磁电传感器IC1的③脚输出低电平,经电阻器R3加到晶体三极管VT2的基极b。

磁电传感器IC1

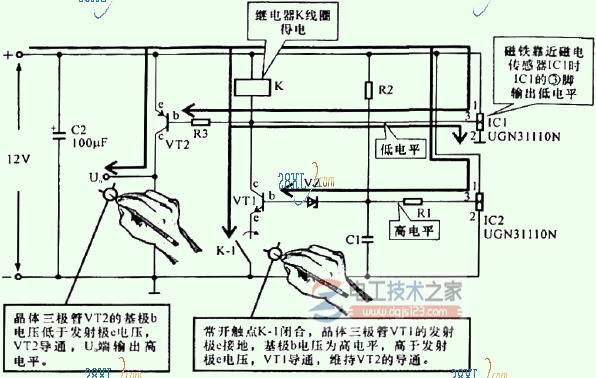

磁铁靠近磁电传感器IC1时的控制关系,如下图:

磁铁靠近磁电传感器IC1时的状态分析

当磁铁靠近磁电传感器IC1时,磁电传感器IC1的③脚输出低电平,经电阻器R3加到晶体三极管VT2的基极b,此时基极b电压低于发射极e电压,晶体三极管VT2导通,U0端输出高电平;同时为继电器K线圈提供电流,继电器K线圈得电,常开触点K-1闭合,晶体三极管VT1的发射极e接地,基极b电压为高电平,高于发射极e电压,晶体三极管VTI导通,即使磁铁离开磁电传感器IC 1,仍能保持晶体三极管VT2的导通。
