有关电容式接近开关的工作原理,电容式传感器的感应面由两个同轴金属电极构成,该两个电极构成一个电容,串接在RC振荡回路内,电容式接近开关亦属于一种具有开关量输出的位置传感器。

电容式接近开关的工作原理

电容式接近开关亦属于一种具有开关量输出的位置传感器,它的测量头通常是构成电容器的一个极板,而另一个极板是物体的本身,当物体移向接近开关时,物体和接近开关的介电常数发生变化,使得和测量头相连的电路状态也随之发生变化,由此便可控制开关的接通和关断。

这种检测物体,并不限于金属导体,也可以是绝缘的液体或粉状物体,在检测较低介电常数ε的物体时,可以顺时针调节多圈电位器(位于开关后部)来增加感应灵敏度,一般调节电位器使电容式的接近开关在的位置动作。

电容式接近开关的工作原理

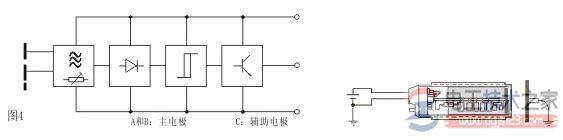

工作原理图:

[图]电容式接近开关的工作原理图解

电容式传感器的感应面由两个同轴金属电极构成,很象"打开的"电容器电极,该两个电极构成一个电容,串接在RC振荡回路内。

电源接通时,RC振荡器不振荡,当一目标朝着电容器的电靠近时,电容器的容量增加,振荡器开始振荡。

通过后级电路的处理,将振和振荡两种信号转换成开关信号,从而起到了检测有无物体存在的目的,该传感器能检测金属物体,也能检测非金属物体,对金属物体可以获得最大的动作距离,对非金属物体作距离决定于材料的介电常数,材料的介电常数越大,可获得的动作距离越大。

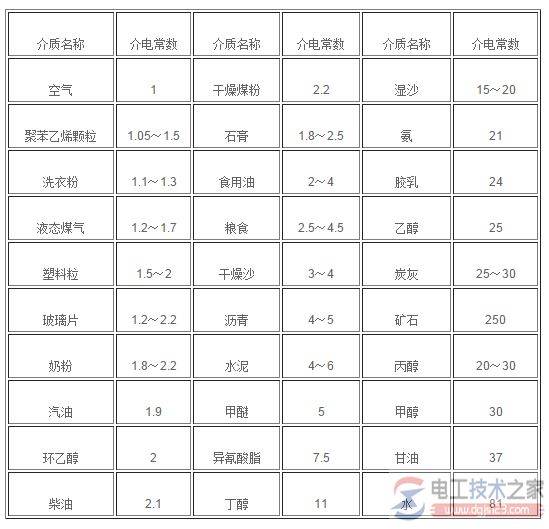

常见物质介电常数表
