怎么测量电解电容4.7uF的正负极


不管是铝电解电容,还是钽电解电容,只要是新的电容器,一般引脚长的为正极。如果是从电路板上拆下的旧的铝电解电容,这些电容的外壳上一般都在靠近负极的引脚处标有一个“-”号(钽电解电容是在正极引脚处标有一个“+”号),如下图所示。

怎么测量电解电容4.7uF的正负极

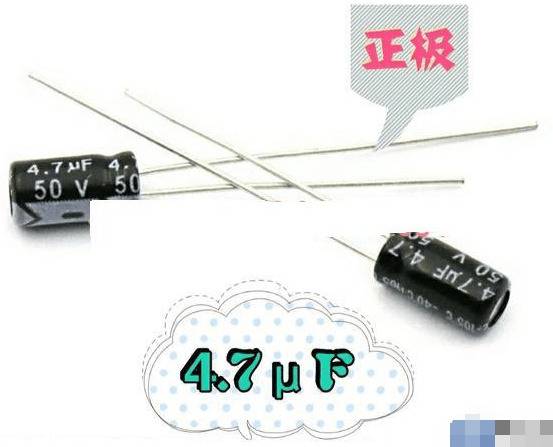

图1:4.7μF的铝电解电容。

由上图可知,新的铝电解电容两个引脚长短不一样,引脚长的为正极,负极引脚处标有“-”,故电解电容的正负极通过外观即可识别出来。

但是,有时会碰到外观模糊不清的电容,如果需要识别电容的正负引脚,可以用数字万用表按下图电路进行测量。

怎么测量电解电容4.7uF的正负极

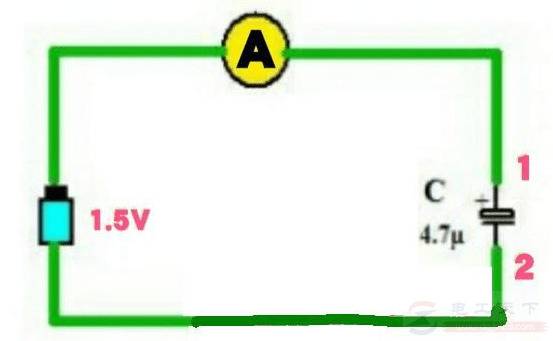

电解电容极性测量电路。

电解电容在使用时引脚分正负极,不能接反,否则会使电容的漏电流大增,并有可能损坏电容,故可以根据电解电容漏电流的大小来识别引脚极性。

上图中的电池为1.5V的干电池,A为直流电流表(可用数字万用表的直流电流档)。测量时将被测的4.7μF电解电容按上图连接(引脚不分极性),将万用表调至直流20mA档,接通电源,如果电容是好的,并且引脚连接正确(即正极接电流表,负极接电池的负极),则通电瞬间电流表有较大电流流过,之后电流表显示的电流趋于0。如果电解电容的负极接电流表,正极接电池的负极,由于此时该电容处于反向击穿状态,电流表会显示有零点几mA到几mA的不等的电流,故通过电流表显示的电流大小,即可知电解电容引脚的极性。由于测试电压较低,不会损坏被测电容。

一般不需要测量,外边有注明。如果需要验证,可以尝试以下方法:

1、拿指针式万用表,用表笔连接电解电容两级,之后调转正负表笔,再一次用表笔连接电解电容两级,指针摆动幅度大的一次,正表笔接的就是电容正级。

2、看外观,新的电解电容,脚长的一个是正极。

3、通电测试,接一个直流电源,电压3-5V即可,如果接反了,电容会发热发烫。这种测试,对电容有损坏,尽量不要使用。

引脚在没有剪断的情况之下,长的那一边就是正极,短的是负极。两边还有正负符号的。

本身有明显标注,凡电解电容硬性专业标注,否则不能出厂。用万用表表笔就可以测量,指针式与机械式更明显。直流电荷从正到负。每操作都要放电,不论大小。

测两次漏流电阻,电阻比较小的一次万用表正极端为电容“一"。注意:指针式黑表笔为正,数字表红表笔为正。一般有负极标记,也可以用万用表10k档测电阻较小的一次,黑表笔接电容+极。
