电阻器阻值的四种标示方法


有关电阻器的相关知识,每一个电阻器上都标有阻值的大小,以及所允许的误差范围,这便是电阻器阻值的标志方法,这里介绍常用的四种阻值标志法,供大家学习。

电阻器阻值的标示方法

1、直标法

用数字和单位符号在电阻器表面标出阻值,就是直标法。在这种方法中,所允许的误差直接用百分数表示,如果电阻上未注偏差,则均为±20%。

2、文字符号法

用阿拉伯数字和文字符号两者有规律的组合来表示标称阻值,其允许偏差也用文字符号表示。符号前面的数字表示整数阻值,后面的数字依次表示第一位小数阻值和第二位小数阻值。

最后,文字符号表示允许的误差允许偏差 D ±0.5% ,F ±1%, G ±2% ,J ±5% ,K ±10%, M ±20%。

例如:2R2K表示阻值是2.2Ω允许偏差是±10% 。

3、数码法

这是一种在电阻器上用三位数码表示标称值的标志方法。

数码从左到右,第一、二位为有效值,第三位为指数,即零的个数,单位为欧。偏差通常采用文字符号表示。

101——表示100Ω的电阻; 102——表示1KΩ的电阻; 103——表示10KΩ的电阻; 104——表示100KΩ的电阻; 105——表示1MΩ的电阻

电阻器阻值的四种标示方法

4、色标法

用不同颜色的带或点在电阻器表面标出标称阻值和允许偏差。国外电阻大部分采用色标法。

黑-0、棕-1、红-2、橙-3、黄-4、绿-5、蓝-6、紫-7、灰-8、白-9、金-±5%、银-±10%、无色-±20%

当电阻为四环时,最后一环必为金色或银色,前两位为有效数字,第三位为乘方数,第四位为偏差。当电阻为五环时,最後一环与前面四环距离较大。前三位为有效数字,第四位为乘方数,第五位为偏差。

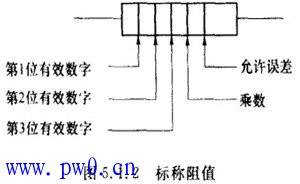

电阻标称值五环电阻色环标示

电阻器阻值的四种标示方法

有关电阻标称值五环电阻色环的表示方法,五环电阻标注示意图,五环电阻中色环的具体含义解读示意图,以及电阻标称值五环电阻色环的识别方法,供大家参考。

电阻标称值四环电阻色环怎么标示

电阻器阻值的四种标示方法

有关电阻标称值四环电阻色环的标示方法,电子电路中的电阻色标法,四环电阻标注示意图,4个色点的电阻示意图,四环电阻中色环的具体含义解读示意图,供大家参考。

电阻器的二种标示方法

电阻器阻值的四种标示方法

如何来标示电阻器,共有二种标示方法,一是直标法,二是色标法。电阻器的标示方法以下内容转自网络。1、直标法直标法是将元件值和允许的相对误差等级直接用文字印在元件上。
