电阻标称值四环电阻色环标示方法

电子电路中的电阻主要采用色标法,因为所用电阻的功率为1/8W、1/16W,体积很小,只能采用色标法。

四环电阻标称值识别方法:推荐>> 色环电阻的识别方法

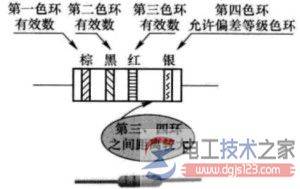

图一是四环电阻标注示意图。

这4条色环表示了不同的含义,第一、二条分别为第一、二位有效数色环(有效数为两位),第四条为允许偏差等级色环。

电阻标称值四环电阻色环怎么标示

图一 四环电阻标注示意图

第三环与第四环之间的距离比较远,这样可以确定哪环是第一色环,哪环是第四色环。

图二是4个色点的电阻示意图,它的含义同四色环电阻是一样的,只是用色点来代替色环,这种表示方法目前已经比较少见到。

电阻标称值四环电阻色环怎么标示

图二 4个色点的电阻示意图

图三是四环电阻中色环的具体示意图:

电阻标称值四环电阻色环怎么标示
图三 四环电阻中色环的具体含义解读示意图
