CJX2 0910交流接触器的接线方法图解


有关CJX2 0910交流接触器的正确接线方法,xmt101e温度控制仪接到交流接触器,从交流接触器上如何接输出的线连接电炉,一起来了解下。

CJX2 0910交流接触器的接线方法

要由xmt101e温度控制仪接到交流接触器,再连接到1500W的电炉,xmt101的接线方式我知道,输出两条线。

但是,这两条线怎么接到交流接触器,以及从交流接触器上如何接输出的线连接电炉,不是很清楚。

以下是交流继电器的图片:

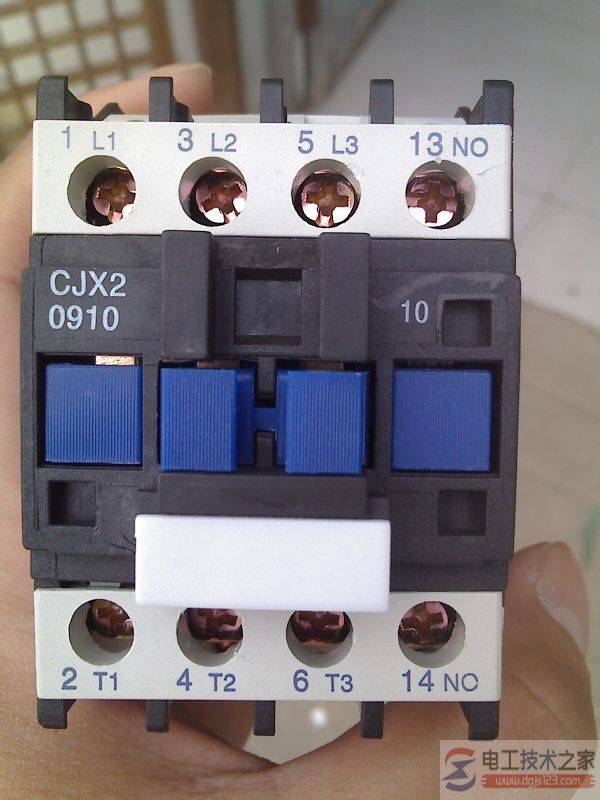

CJX2 0910交流接触器的接线方法图解

解答:

电炉电源有几根线,正常不会超过三根,输入接在1,3,5然后由2,4,6输出接电炉。

温度控制器的输出两根线之间的电压是多少,能不能直接驱动交流接触器的线圈,如果可以直接驱动,就把输出的两根线接到接触器的线圈上,应在接触器的下方。
