时间继电器组成结构与工作原理图解


有关时间继电器的组成结构,时间继电器的工作原理,重点介绍空气阻尼式时间继电器的结构与工作原理,延时方式有通电延时型和断电延时型二种。

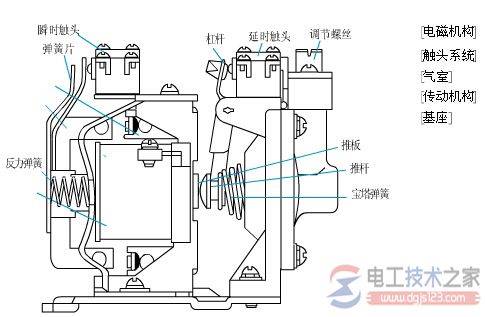

时间继电器的结构

如下图:

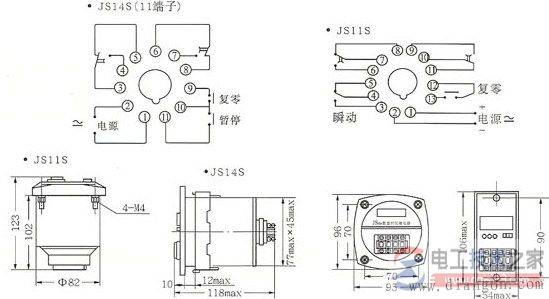

时间继电器组成结构与工作原理图解

空气阻尼式时间继电器利用空气阻尼原理达到延时的目的。

它由电磁机构、延时机构和触点组成,其中电磁机构有交流、直流两种;

延时方式有通电延时型和断电延时型,两种继电器原理和结构均相同,只是将其电磁机构翻转180°安装。

当衔铁位于铁心和延时机构之间时为通电延时型;当铁心位于衔铁和延时机构之间时为断电延时型。

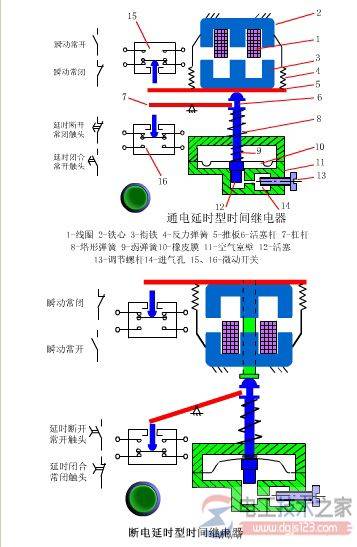

时间继电器的工作原理

如下图:

时间继电器组成结构与工作原理图解
