电磁继电器如何接线,电磁继电器接线图


电磁继电器怎么接线的方法,分享一个电磁继电器的接线图,电磁继电器可以实现远距离控制和自动化控制,当线圈断电后,电磁的吸力随之消失,衔铁在弹簧的反作用力返回原来的位置。

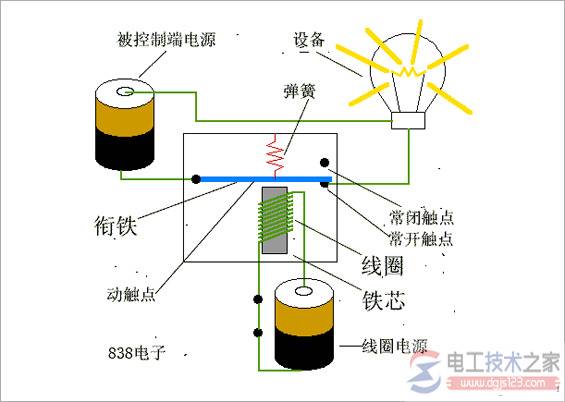

电磁继电器的接线图

如下:

电磁继电器如何接线,电磁继电器接线图

电磁继电器如何接线,电磁继电器接线图

电磁继电器是一种电子控制器件,它具有控制系统(又称输入回路)和被控制系统(又称输出回路),通常应用于自动控制电路中,它实际上是用较小的电流。较低的电压去控制较大电流。较高的电压的一种“自动开关”。

故在电路中起着自动调节、安全保护、转换电路等作用。

电磁继电器一般由 电磁铁,衔铁,弹簧片,触点 等组成的,其工作电路由低压控制电路和高压工作电路两部分构成。

电磁继电器还可以实现远距离控制和自动化控制。只要在线圈两端加上一定的电压,线圈中就会流过一定的电流,从而产生电磁效应,衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯,从而带动衔铁的动触点与静触点(常开触点)吸合。

当线圈断电后,电磁的吸力也随之消失,衔铁就会在弹簧的反作用力返回原来的位置,使动触点与原来的静触点(常闭触点)释放。

这样吸合、释放,从而达到了在电路中的导通、切断的目的。

对于继电器的“常开、常闭”触点,可以这样来区分:继电器线圈未通电时处于断开状态的静触点,称为“常开触点”;处于接通状态的静触点称为“常闭触点”。
