热继电器试验和调整的四点要求


热继电器试验和调整要求

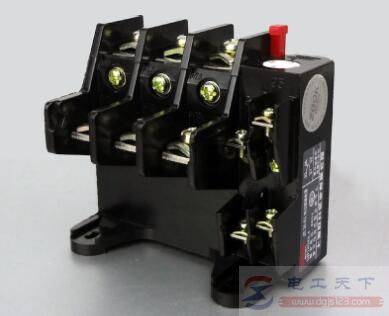

热继电器(全称热过载继电器,俗称热保,文字符号FR)的试验和调整,需要按如下要求进行:

1、安装前,检测继电器的热元件额定电流或刻度盘电流调节范围与被保护电动机的额定电流是否相当。如果不相当,则应更换热元件,重新进行试验和调整,或者转动刻度盘的刻度使之符合要求。一般情况下,热继电器的整定电流为电动机额定电流的 0.95~1.05 倍。

热继电器试验和调整的四点要求

2、热继电器的动作机构应工作可靠,一般可用手拨动4~5次进行观察;再扣按钮应灵活;调整部件不得松动,若有松动,则应加以紧固,重新进行试验和调整。检查和调整部件时,只能用手或改锥轻轻触动,不得用力拧或推拉。

3、试验时,先向继电器通入额定电流(继电器应不动作),通入最低倍数的动作电流使其动作,然后断电冷却到室温如此重复试验三次,只有三次试验都符合要求才算合格。

4、调整多极继电器时,先将刻度盘对准所需要的整定电流值,然后对热继电器的各极分别进行快速调整,并适当增大试验电流。例如,对三极热继电器,每极单独在冷态下通以1.2倍整定电流约30分钟,缓慢地拨动调整部件,使热继电器脱扣。这样调定的热继电器,其各极平衡,且动作性能与技术规范要求的性能相近。最后,将各极串联起来进行冷态或热态试验。如果发现动作时间不符合要求,则要同时对各极进行微调。
