继电器驱动电路原理与注意事项详解


继电器驱动电流一般需要20-40mA或更大一些,线圈电阻一般为100-200欧姆,所以需要加驱动电路,以下是继电器驱动的电路工作原理,以及相关的注意事项,供大家学习参考。

继电器驱动电路

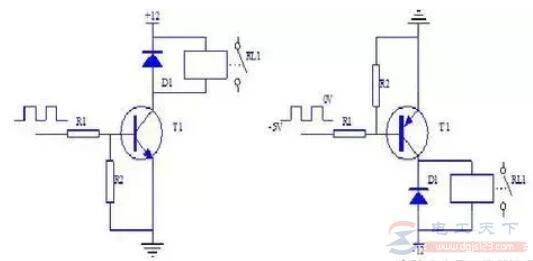

1、晶体管用来驱动继电器,必须将晶体管的发射极接地。

电路如下:

继电器驱动电路原理与注意事项详解

NPN晶体管 PNP晶体管

NPN晶体管驱动时:当晶体管T1基极被输入高电平时,晶体管饱和导通,集电极变为低电平,所以继电器线圈通电,触点RL1吸合。

当晶体管T1基极被输入低电平时,晶体管截止,继电器线圈断电,触点RL1断开。PNP晶体管驱动电路目前没有采用,这里不做介绍。

电路中各元器件的作用:

晶体管T1可视为控制开关,一般选取VCBO≈VCEO≥24V,放大倍数β一般选择在120~240之间。电阻R1主要起限流作用,降低晶体管T1功耗,阻值为2 KΩ。电阻R2使晶体管T1可靠截止,阻值为5.1KΩ。二极管D1反向续流,抑制浪涌,一般选1N4148即可。

2、集成电路2003驱动继电器

左图1~7是信号输入(IN),10~16是输出信号(OUT),8和9是集成电路电源。右图是集成块内部原理图。

继电器驱动电路原理与注意事项详解

继电器驱动电路原理与注意事项详解

1)工作原理

根据集成电路驱动器2003的输入输出特性,有人将其简称为“驱动器”、“反向器”和“放大器”等,常用型号为:TD62003AP。当2003输入端为高电平时,对应的输出口输出低电平,继电器线圈通电,继电器触点吸合;当2003输入端为低电平时,继电器线圈断电,继电器触点断开;在2003内部已集成起反向续流作用的二极管,因此可直接用它驱动继电器。

2)检修

判断2003好坏的方法非常简单,用万用表直流档分别测量其输入和输出端电压,如果输入端1~7是低电平(0V),输出端10~16必然是高电平(12V);反之,如果输入端1~7是高电平(5V),输出端10~16必然是低电平(0V);否则,驱动器已坏。

测试条件:1.待机;2.开机。

测试方法:将万用表调至20V直流档,负表笔接电控板地线(7812稳压块散热片),正表笔分别轻触2003各脚。
