PNP与NPN接口转换的方法

西门子plc加上日系的部件进行控制,如三菱伺服,日系螺丝枪等,都存在着接口之间的转换,还有采购的时候由于没有标注清楚,厂家发货的时候发错了型号,有一些可以快速的进行调换,但更多的时候由于工期的问题,来不及更换,那能做些什么?能否进行接口之间的转换?

答案是肯定的,从PNP与NPN原理之间的区别来分析如何进行转换。(来自:电工技术之家)

PNP与NPN接口转换的方法图解

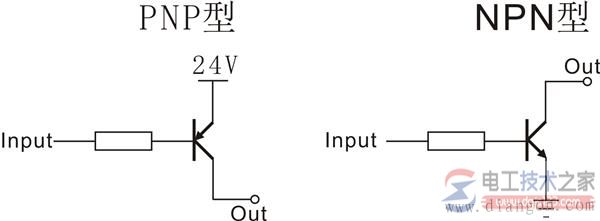

图1,三极管集电极开路

转换接口一般选择继电器或光电耦合器,触点式继电器由于触点的寿命是有限的,而且封装做不到很小,因此,把眼光放在光电耦合器上。

光电耦合器的内部电路:

PNP与NPN接口转换的方法图解

图2,光耦

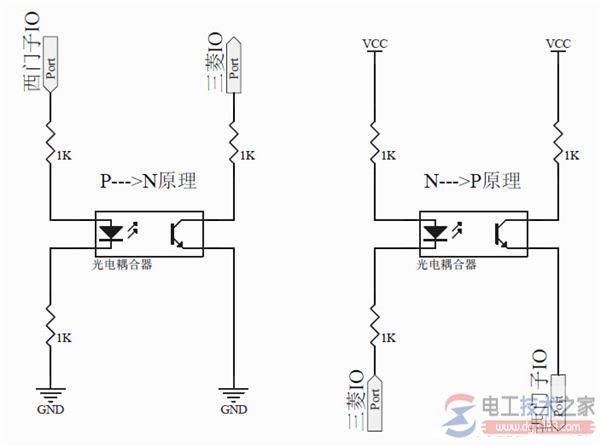

从光电耦合器的内部结构可以看出,稍加改造即可满足转换要求,转换原理:



PNP与NPN接口转换的方法图解

图3,

注意,一般的光电耦合器Ton和Tof时间和在10us左右,这也就决定了转换接口的速率不会大于20KHz,对于有高速脉冲发出的应用(比如伺服驱动器的控制脉冲类)需要使用高速光耦,比如6N136,6N137等。

如果再把以上电路封装在一个电器盒内,那就成了一个比较实用的标准模块,目前市面上已经有此类的开发,但大都没有完全封装在电器盒内,只是一个PCB板,占用了机柜导轨比较大的空间。
