一、时间继电器的功能

在自动控制系统中,有时需要继电器得到信号后不立即动作,而是要顺延一段时间后再动作并输出控制信号,以达到按时间顺序进行控制的目的。

动作原理分析:空气阻尼式时间继电器(通电延时型)

当线圈1通电后,衔铁3吸合,微动开关16受压其触点动作无延时,活塞杆6在塔形弹簧8的作用下,带动活塞12及橡皮膜10向上移动,但由于橡皮膜下方气室的空气稀薄,形成负压,因此活塞杆6只能缓慢地向上移动,其移动的速度视进气孔的大小而定,可通过调节螺杆13进行调整。经过一定的延时后,活塞杆才能移动到最上端。这时通过杠杆7压动微动开关15,使其常闭触头断开,常开触头闭合,起到通电延时作用。

当线圈1断电时,电磁吸力消失,衔铁3在反力弹簧4的作用下释放,并通过活塞杆6将活塞12推向下端,这时橡皮膜10下方气室内的空气通过橡皮膜10、弱弹簧9和活塞12肩部所形成的单向阀,迅速地从橡皮膜上方的气室缝隙中排掉,微动开关15、16能迅速复位,无延时。

总结:时间继电器的触点动作情况

1、通电延时型——当吸引线圈通电后,其瞬动触点立即动作;其延时触点经过一定延时再动作。

2、当吸引线圈断电后,所有触点立即复位。

3、断电延时型——当吸引线圈通电后,所有触点立即动作。

4、当吸引线圈断电后,其瞬动触点立即复位;其延时触点经过一定延时再复位。

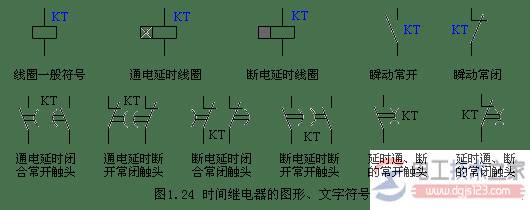

二、时间继电器的图形与文字符号

如图:

时间继电器功能与图形文字符号
